Drive Belt: Service and Repair

RIBBED BELT, REMOVING AND INSTALLING

-

Lock carrier in service position, refer to Body and Frame, Radiator Support, Service and Repair, Lock Carrier, Moving Into Service Position  See:
Body and Frame/Lock Carrier/Service and Repair/Procedures

CAUTION: Before removing ribbed belt, note direction of rotation with chalk or felt-tip marker. Reversing the direction of rotation of a used

belt can destroy the belt. When installing the ribbed belt, make sure it is seated correctly on the pulley.

Removing

-

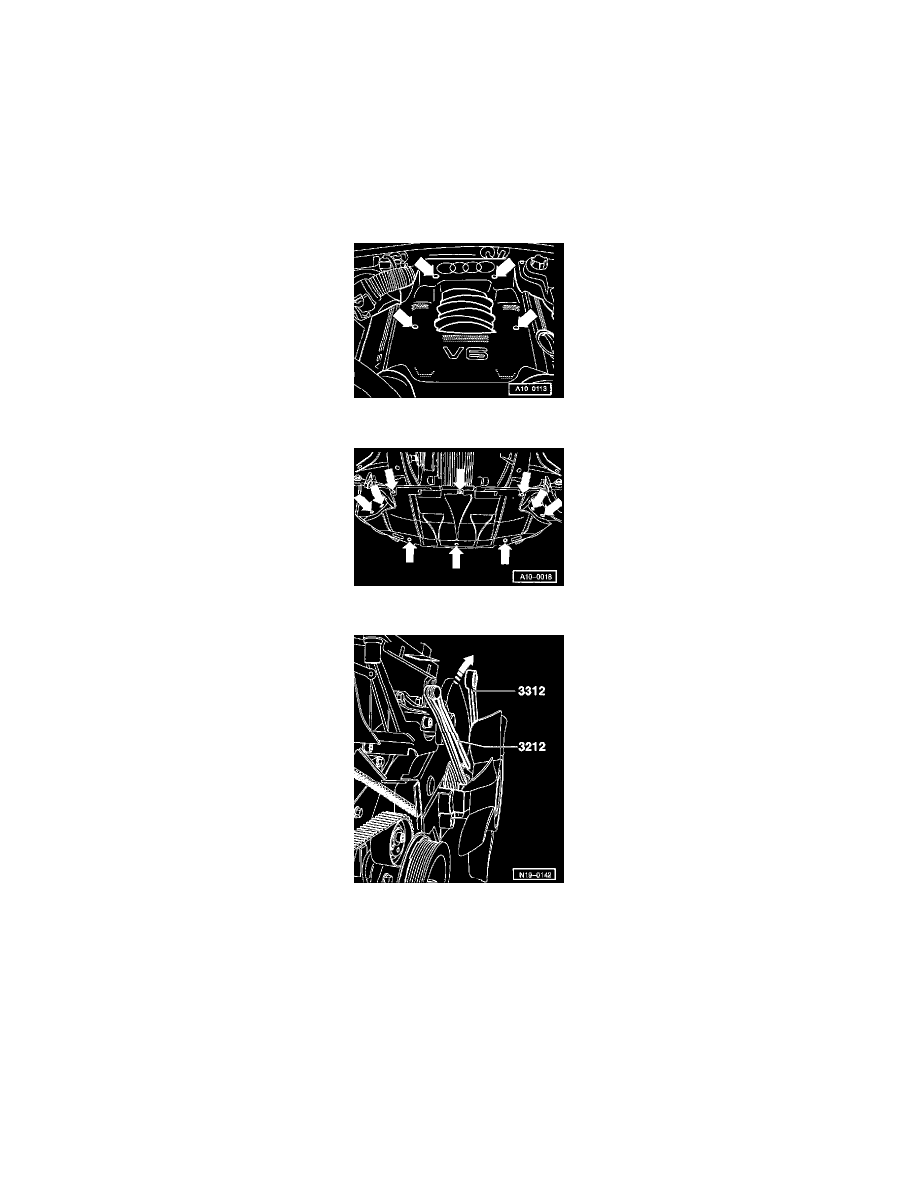

Remove engine cover (arrows).

-

Remove noise insulation panel (arrows).

-

Counterhold pulley for viscous fan using 3212 spanner wrench and remove viscous fan using 3312 open-end spanner (left thread).

-

Carefully lift out viscous fan.

Note:

Observe previously marked direction of rotation of belt and that it is seated correctly on the pulley.
