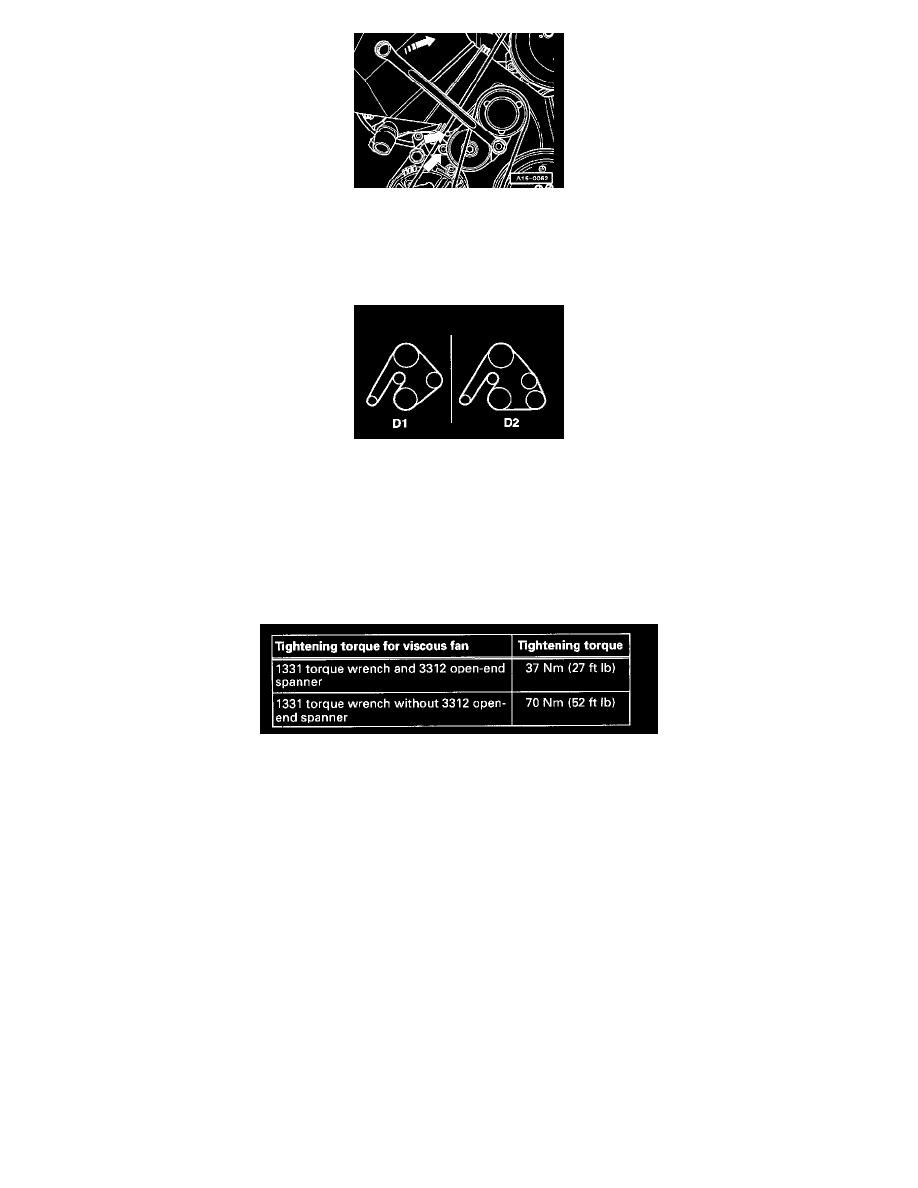

To loosen ribbed belt, turn tensioner clockwise using 17 mm box wrench until two holes are aligned (arrows). Counterhold in position using 3204
drift.

-

Remove ribbed belt.

Installing

-

First install ribbed belt onto crankshaft pulley and idler wheel. Push belt onto tensioning roller last.

Note:

Observe previously marked direction of rotation of belt and that it is seated correctly on the pulley.
Routing of ribbed belt:
D1 - without air conditioning
D2 - with air conditioning

-

Remove 3204 drift.

-

Install engine cover.
