Timing Belt: Specifications (page 3 of 16)

Make

Audi

Model

A6

Engine

V6-3.0L (AVK)

Year

2004

Section

Timing Belt

MaintenanceSpecifications · page 3 of 16

-

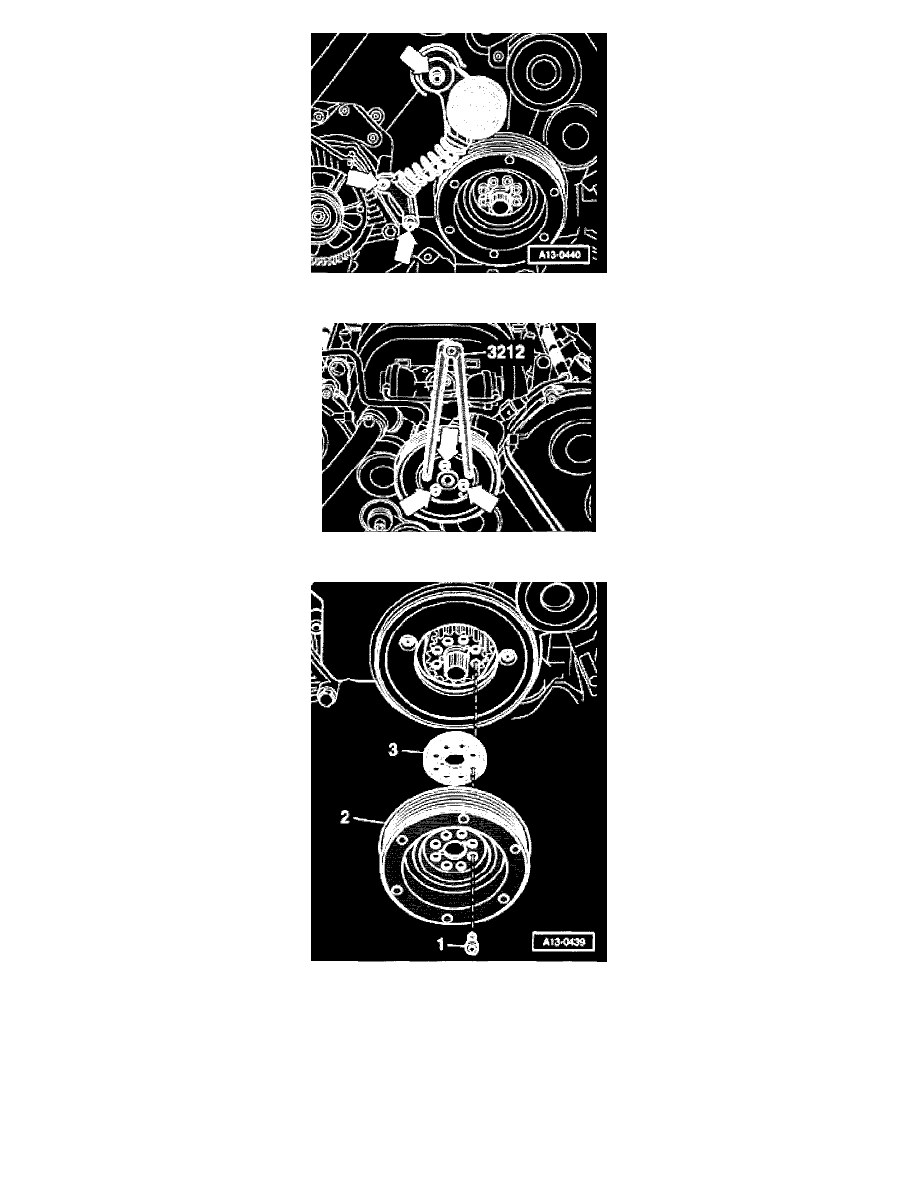

Unscrew bolts (arrows) and remove ribbed belt tensioner.

-

Remove ribbed belt gear of vane pump (arrows) using 3212 spanner wrench as retainer.

-

Remove 8 bolts -1-.

-

Remove harmonic balancer-2- and thrust washer -3-.

Note:  Thrust washer -3- is only installed on toothed belt gear with part number 06C 105 063. -No thrust washer must be installed for toothed belt
gear with part number 06C 105 063 B.
