Timing Belt: Specifications (page 11 of 16)

-

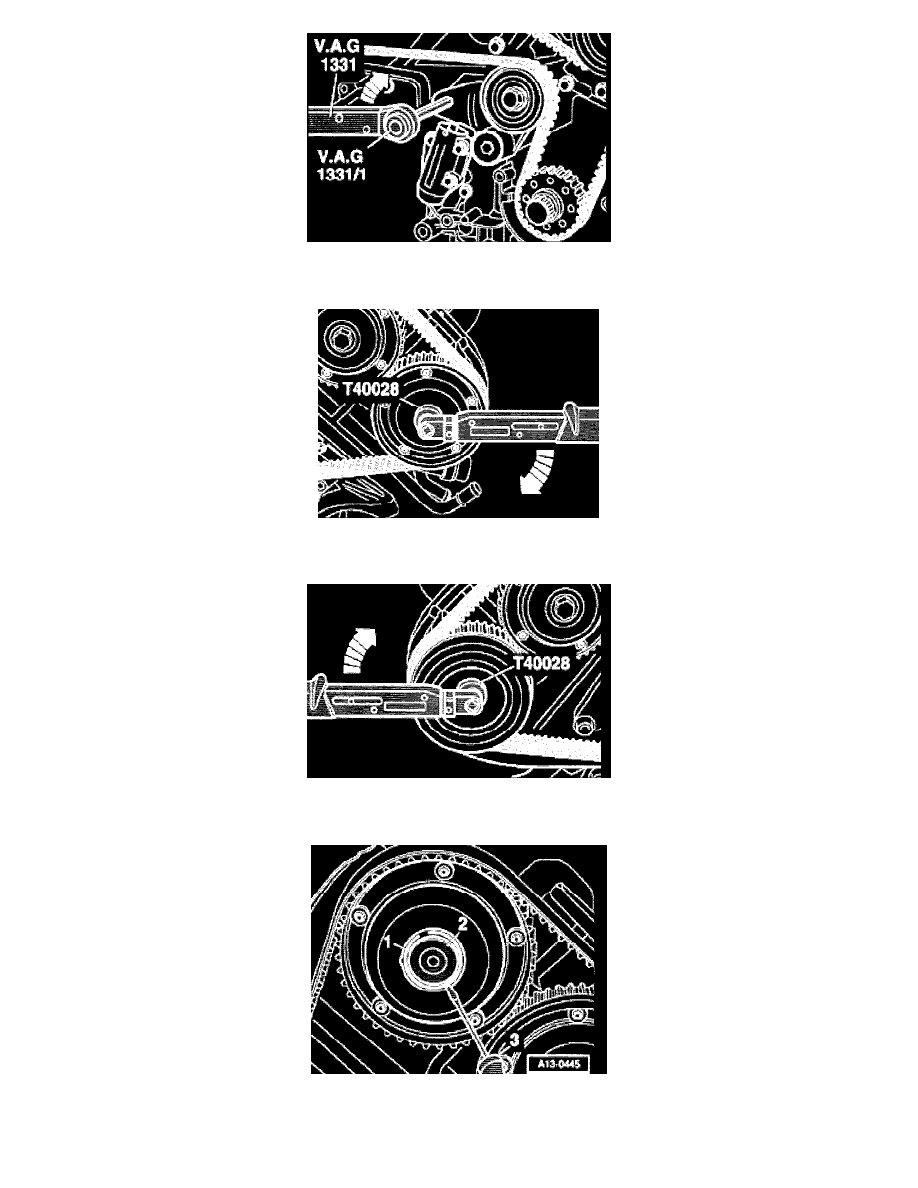

Place torque wrench horizontally on socket head of tensioning lever.

-

Turn with 25 Nm in direction of arrow to tension toothed belt.

-

Insert T40028 socket at camshaft adjuster of exhaust camshaft on left cylinder bank.

-

Turn rotor of camshaft adjuster clockwise to 10 Nm up to stop (arrow).

-

Turn rotor of camshaft adjuster at right cylinder bank clockwise to 10 Nm up to stop (arrow).

-

Tighten camshaft adjuster to 100 Nm.

-

Insert caps -2- with new O-rings -1- at camshaft gears and secure them with the securing ring.

-

Remove T40030 camshaft adjuster gauge.

-

Remove T10026 alignment bolt and thread sealing plug of TDC marking with new O-ring into cylinder block.
