Timing Belt: Specifications (page 10 of 16)

^

For exact valve timing adjustment, the toothed belt must make exact contact with front edge of all toothed belt gears.

-

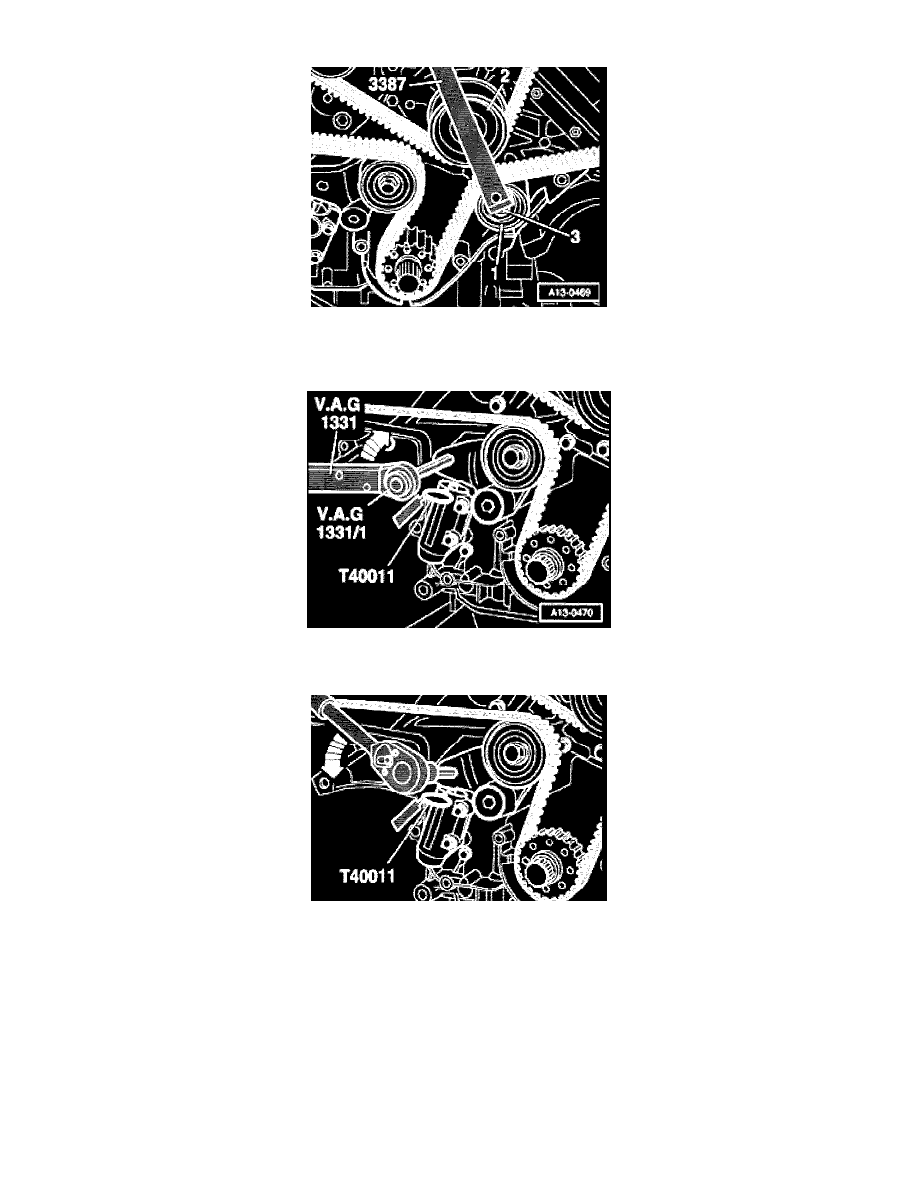

Using 3387 pin wrench, turn eccentric pulley -1- in clockwise direction until the handle of the pin wrench is exactly above the center axle of
coolant pump gear -2-.

-

Hold pin wrench in this position and tighten bolt -3- to 45 Nm.

-

Place torque wrench horizontally on socket head of tensioning lever.

-

Turn with 45 Nm in direction of arrow to pretension toothed belt.

-

Using 8 mm socket head wrench, turn toothed belt tensioning roller in direction of arrow until T40011 pin can pulled out.
