Wiper Switch: Locations

Wiper Switch: Locations

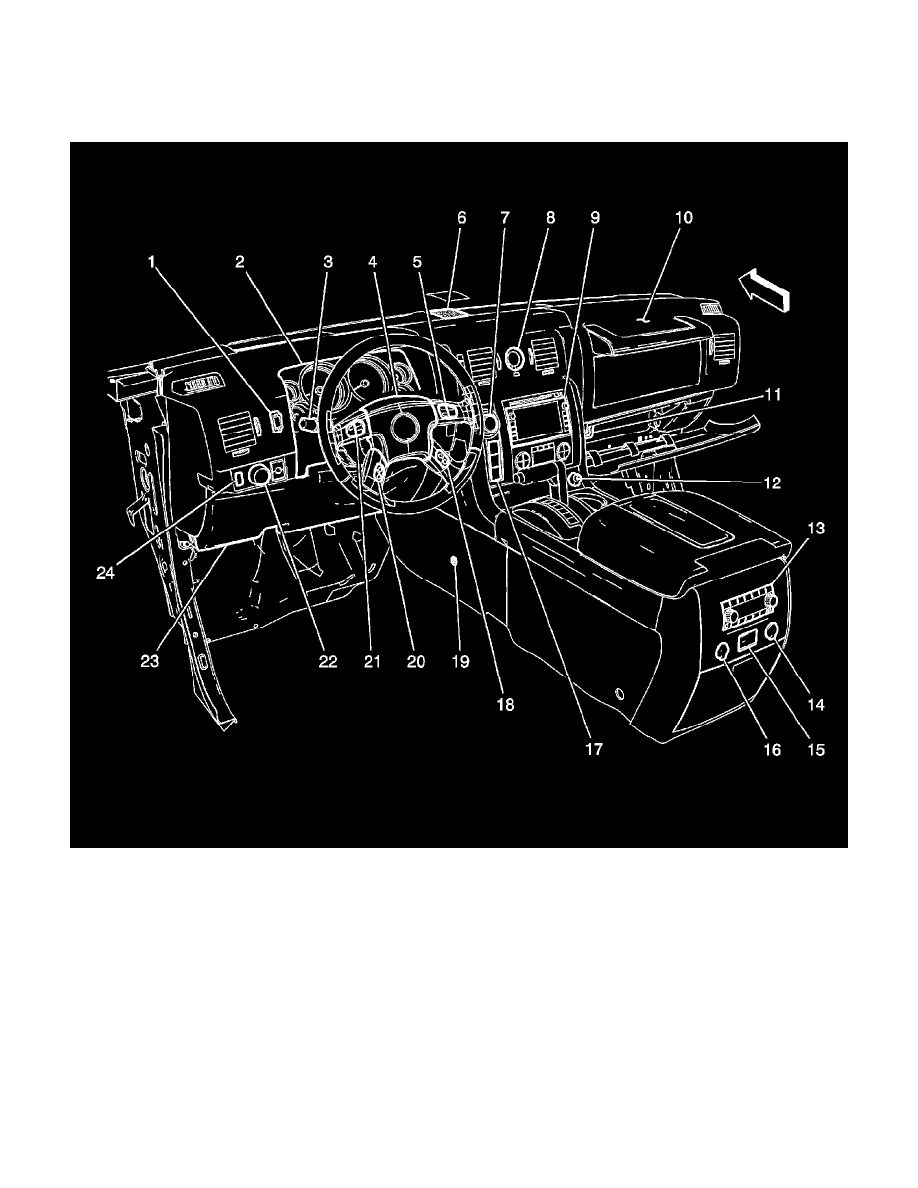

Instrument Panel/Center Console Component Views

Instrument Panel and Console Overview

1 - Rear Wiper/Washer Switch (SUV) or Midgate Window Switch (SUT)
2 - Instrument Panel Cluster (IPC)
3 - Turn Signal/Multifunction Switch
4 - Inflatable Restraint Steering Wheel Module
5 - Steering Wheel Control Switch Assembly - Upper Right
6 - Ambient Light/Sunload Sensor Assembly
7 - Transfer Case Shift Control Switch
8 - Analog Clock
9 - Radio/Navigation Unit
10 - Inflatable Restraint I/P Module
11 - Inflatable Restraint I/P Module Disable Switch
12 - Cigar Lighter
13 - Rear Seat Audio (RSA) Controller
14 - Auxiliary Power Outlet - Console 1
15 - Audio/Video Adapter (U42)
16 - Auxiliary Power Outlet - Console 2
