EMISSION CONTROL

REPAIRS

17-1-5

Charcoal canister - NAS

$% 17.15.13

Remove

1. Disconnect battery earth lead.
2. Remove RH rear wheel arch liner.

 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

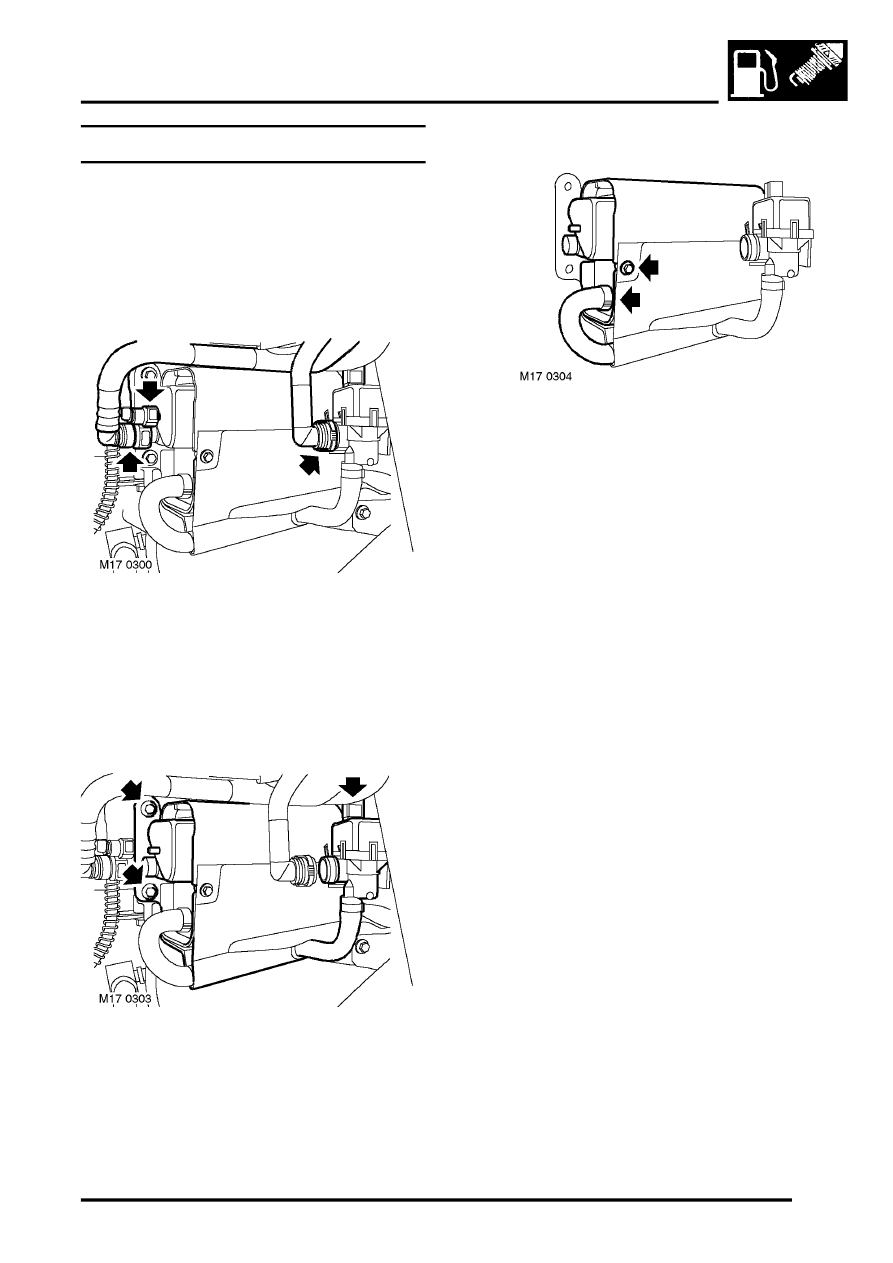

3. Release and disconnect pipes from charcoal

canister and DMTL.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

4. Remove 2 bolts securing canister support

bracket and release assembly from mounting.

5. Disconnect multiplug from DMTL and remove

canister and valve assembly.

6. Release clip and disconnect hose from

charcoal canister.

CAUTION: Before disconnecting or
removing components, ensure the
immediate area around joint faces and
connections are clean. Plug open
connections to prevent contamination.

7. Remove nut and bolt securing charcoal

canister and remove canister from bracket.

Refit

1. Fit charcoal canister to bracket and tighten nut

and bolt to 4 Nm (3 lbf.ft).

2. Connect hose and secure with clip.
3. Position canister assembly and connect

multiplug.

4. Fit canister assembly to mounting and tighten

bolts to 4 Nm (3 lbf.ft).

5. Connect pipes to DMTL and canister.
6. Fit wheel arch liner.

 +

 EXTERIOR FITTINGS, REPAIRS,

Liner - rear wheel arch.

7. Connect battery earth lead.
