Injector - KV6

FUEL DELIVERY SYSTEM - PETROL

19-2-38 REPAIRS

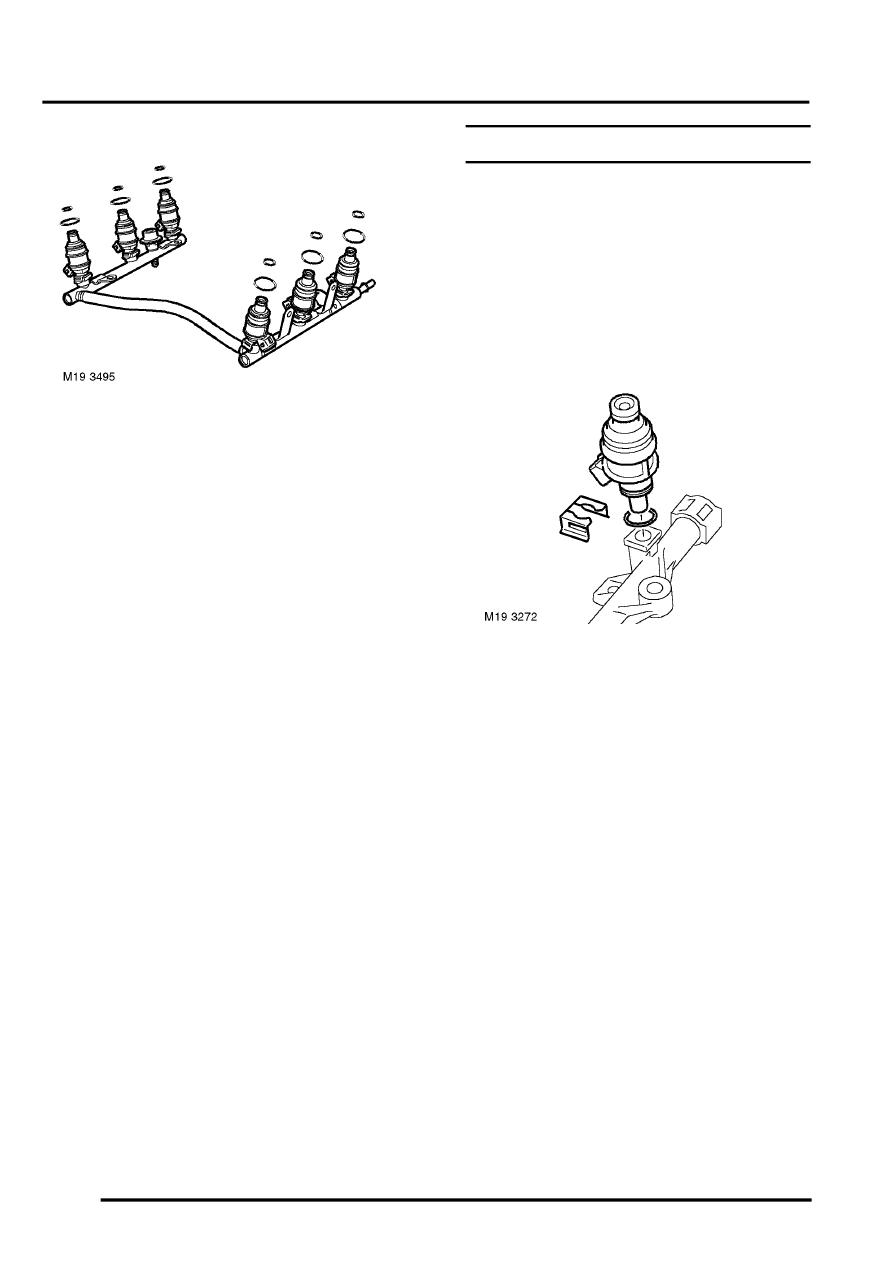

15. Remove fuel rail and discard 'O' rings

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Lubricate new 'O' rings with castor oil and fit to

injectors.

2. Remove plugs from inlet manifolds.
3. Position injector harness to injector protection

cover - if fitted or to bosses on fuel rail fuel rail
and secure with clips.

4. Position injectors and fuel rail to inlet manifolds.
5. Connect multiplugs to injectors.
6. Fit and tighten 4 bolts securing fuel rail to inlet

manifold to 8 Nm (6 lbf.ft).

7. Up to 03MY:  Position ignition coils to LH inlet

manifold.

8. Up to 03MY:  Position earth lead, fit nuts and

bolts securing ignition coils to LH inlet manifold
and tighten to 9 Nm (7 lbf.ft).

9. Position alternator and secure with nuts and

bolts, tighten to 45 Nm (33 lbf.ft).

10. Using a 3/8" square drive socket bar, raise

ancillary drive belt tensioner and fit drive belt to
pulleys.

11. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

12. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber - up to 03MY.

13. Connect battery earth lead.

Injector - KV6

$% 19.60.10

Remove

1. Disconnect battery earth lead.
2. Remove fuel rail.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Fuel rail - KV6 - Non
NAS.


 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Fuel rail - KV6 - NAS.

3. Remove clip securing injector to fuel rail.
4. Remove injector from fuel rail, remove and

discard 'O' ring from injector.

CAUTION: Always fit plugs to open
connections to prevent contamination.

Refit

1. Clean injector and mating face in fuel rail.
2. Remove cap from new injector and fit to old

injector.

3. Lubricate new 'O' ring with castor oil and fit to

injector.

4. Fit injector to fuel rail and secure with clip.
5. Fit fuel rail.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Fuel rail - KV6 - Non
NAS.


 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Fuel rail - KV6 - NAS.

6. Connect battery earth lead.
