Land Rover Workshop Service and Repair Manuals

Power Steering Pump: Service and Repair

Power Steering Pump - 4.4L

Service Repair No - 57.20.14

Removal

1. Disconnect the battery ground cable.

WARNING: Do not work on or under a vehicle supported only by a jack. Always support the vehicle on safety stands.

2. Raise and support the vehicle.
3. Remove the engine undershield.
4. Remove the radiator splash shield.

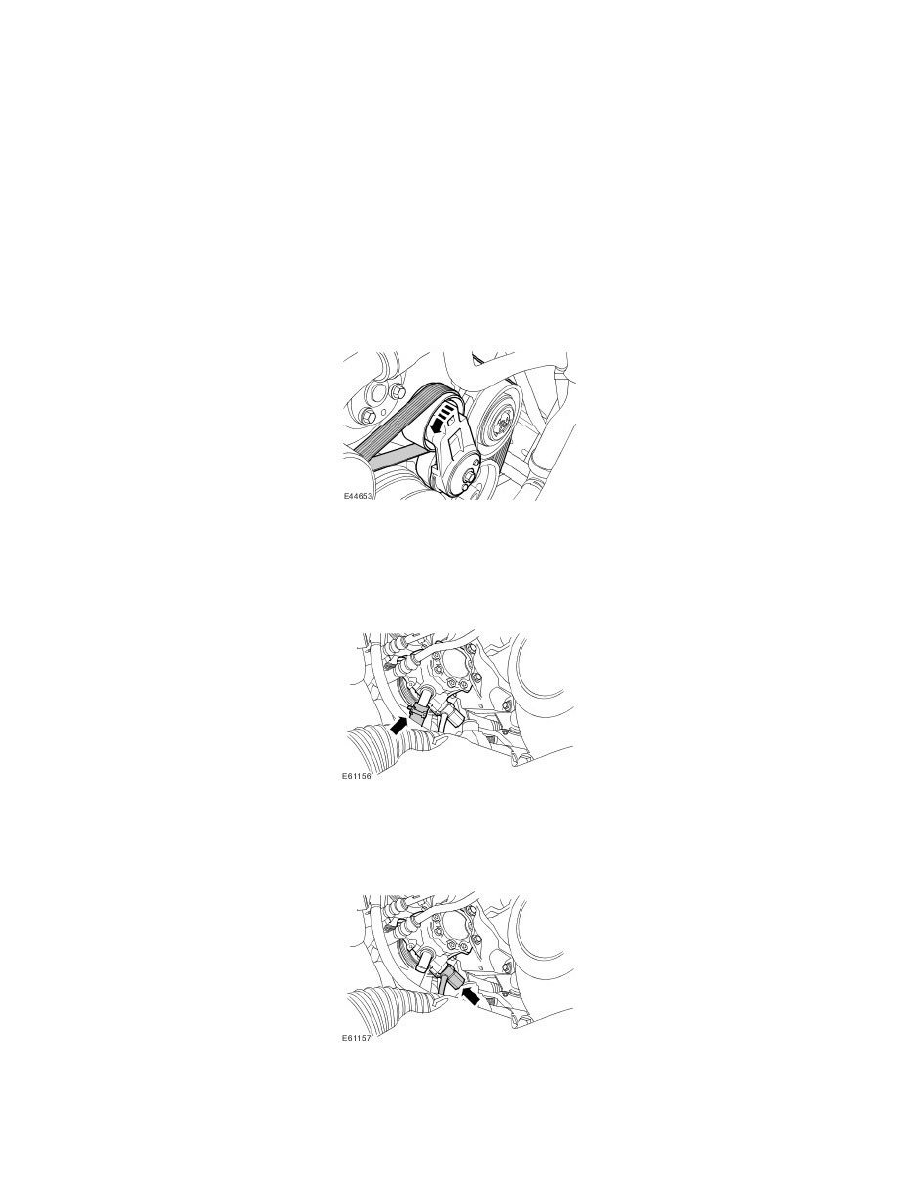

5. Release the accessory drive belt.

^

Rotate the tensioner assembly counter-clockwise.

^

Release the accessory drive belt from the power steering pump pulley.

CAUTION: Make sure that all openings are sealed. Use new blanking caps.

6. Disconnect the power steering pump supply hose.

^

Position a container to collect the fluid spillage.

^

Release the clip.

CAUTION: Make sure that all openings are sealed. Use new blanking caps.

7. Disconnect the power steering pump high-pressure line.

^

Remove and discard the 2 sealing washers.

8. Remove the power steering pump.

^

Remove the 4 bolts.
