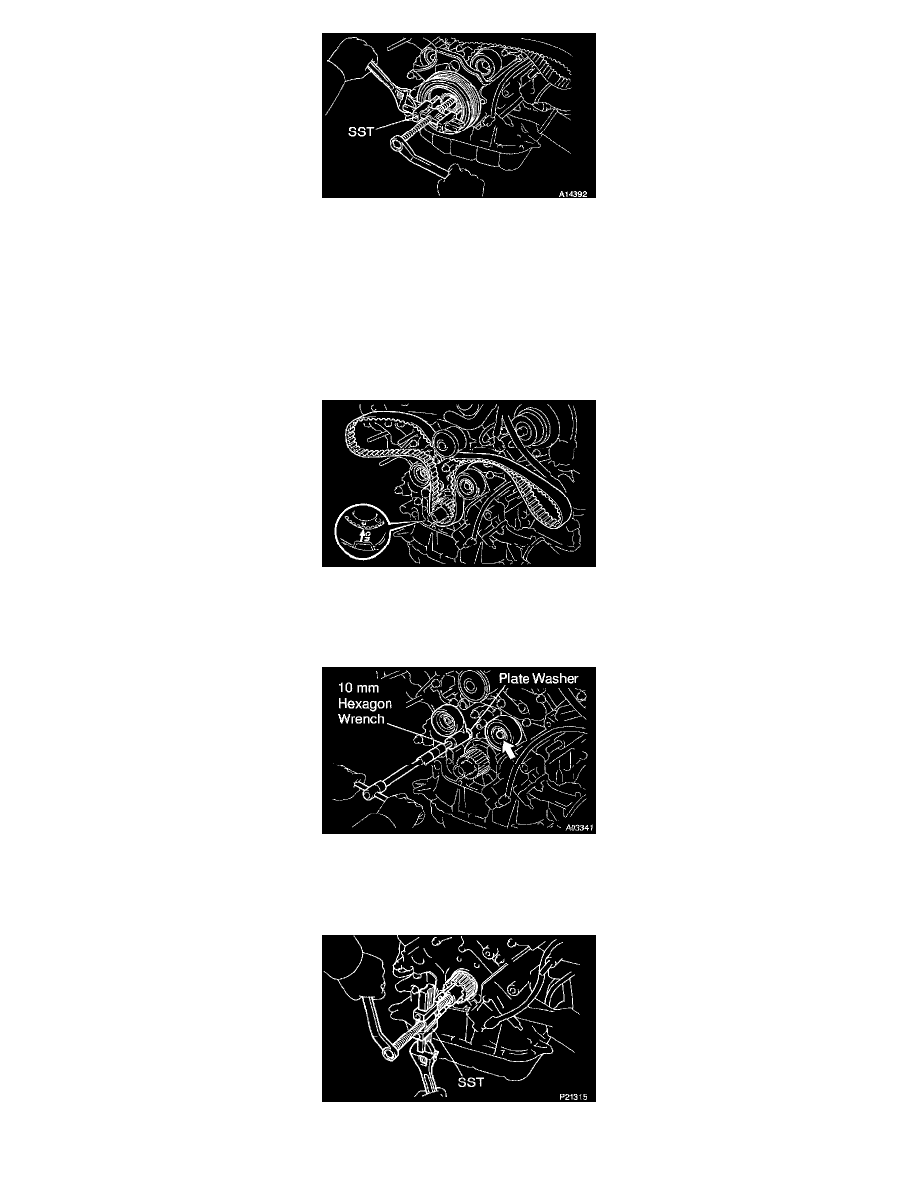

24. REMOVE CRANKSHAFT PULLEY

Using SST, remove the crankshaft pulley.
SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09954-05021)

NOTICE:  Do not turn the crankshaft pulley.

25. REMOVE NO.1 TIMING BELT COVER

Remove the 4 bolts, timing belt cover.

26. REMOVE TIMING BELT GUIDE
27. REMOVE TIMING BELT COVER SPACER

28. REMOVE TIMING BELT

HINT:  If re-using the belt and the installation mark has disappeared from it, place a new installation mark on the timing belt to the match the dot
mark of the crankshaft timing pulley.

29. REMOVE NO.1 TIMING BELT IDLER PULLEY

Using a 10 mm hexagon wrench, remove the bolt, idler pulley and plate washer.

30. REMOVE NO.2 TIMING BELT IDLER PULLEY

Remove the bolt and idler pulley.

31. REMOVE CRANKSHAFT TIMING PULLEY
