HINT:
If there is only the faintest trace of oil on the seal on the push rod side, the tensioner is all right.
If leakage is found, replace the tensioner.

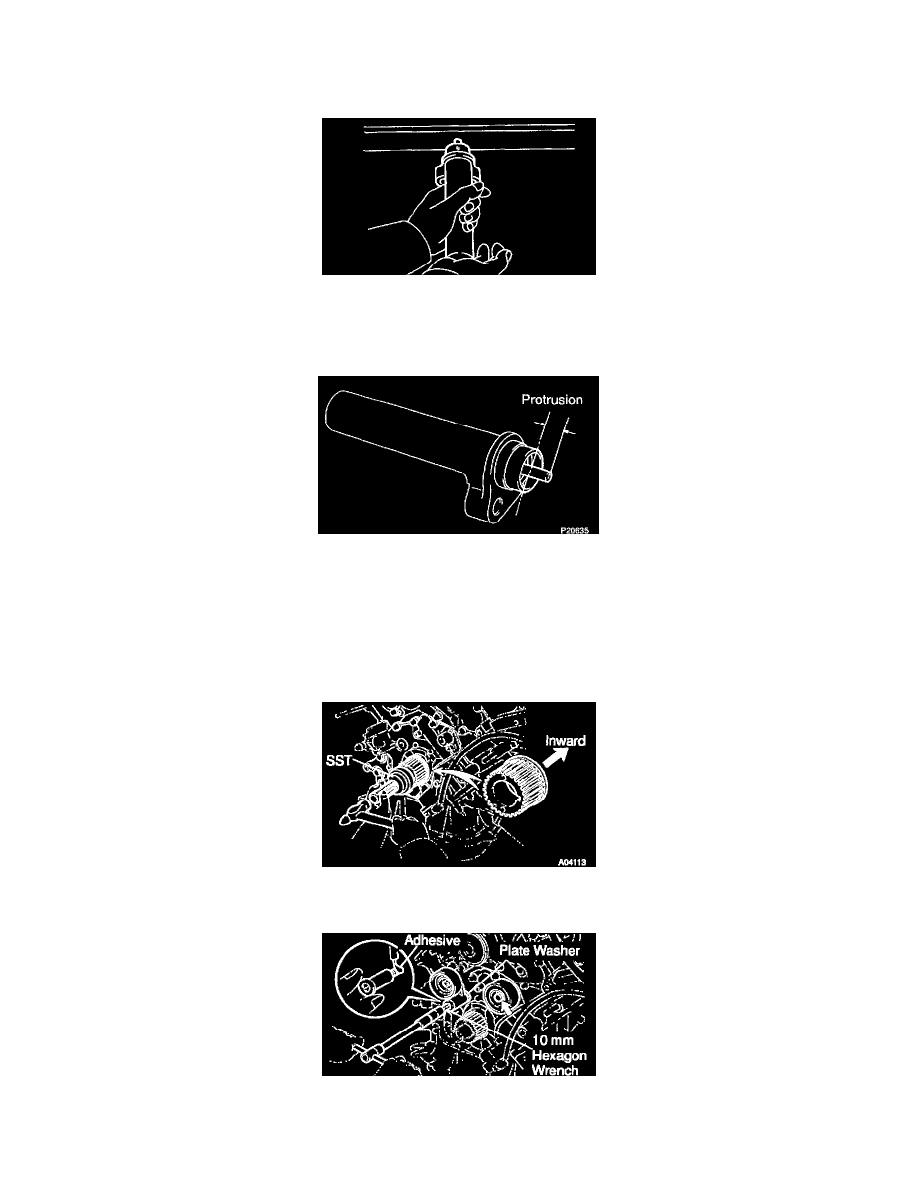

b. Hold the tensioner with both hands and push the push rod strongly as shown to check that it doesn't move. If the push rod moves, replace the

tensioner.

NOTICE:  Never hold the tensioner push rod facing downward.

c. Measure the protrusion of the push rod from the housing end.

Protrusion: 9.5 - 10.5 mm (0.374 - 0.413 inch)
If the protrusion is not as specified, replace the tensioner.

4. INSPECT WATER PUMP

INSTALLATION

1. INSTALL CRANKSHAFT TIMING PULLEY

a. Align the timing pulley set key with the key groove of the pulley

b. Using SST and a hammer, tap in the timing pulley, facing the flange side inward.

SST 09223-6011

2. INSTALL NO.1 TIMING BELT IDLER PULLEY

a. Apply adhesive 2 or 3 threads of the pivot bolt.

Adhesive: Part No. 08833-00080, THREE BOND 1344, LOCTITE 242 or equivalent
