(b) Remove the nozzle holder clamp from the injector.
(c) Remove the O-ring, backup rings and E-ring from the fuel injector.

12. REMOVE FUEL INJECTOR SEAL

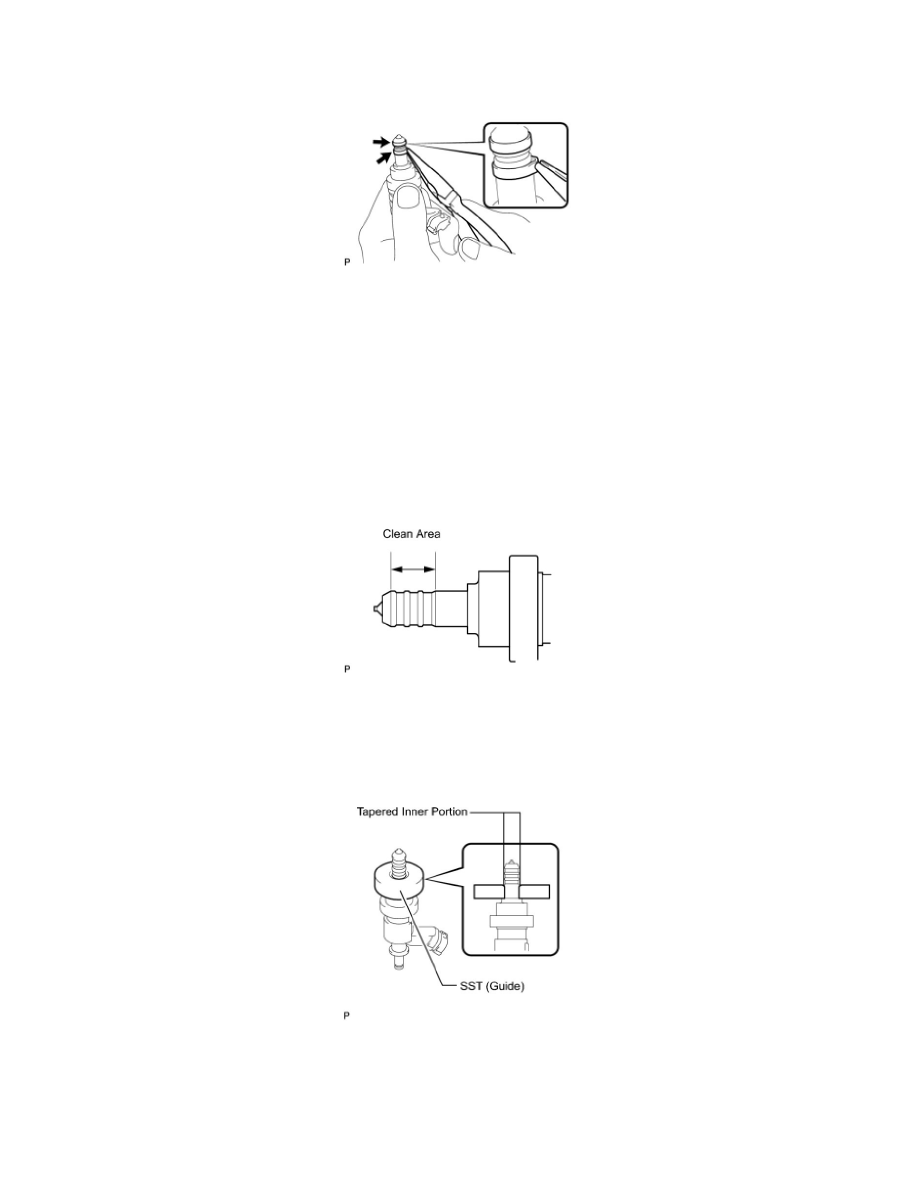

(a) Using the tips of needle-nose pliers, pinch and pull one of the 2 injector seals at several points to stretch it. Repeat this for the other injector

seal.
-

Excessively pinching the injector seal may damage the groove of the injector.

-

If an injector is dropped or the tip of the injector is struck, replace it with a new one.

(b) Remove the 2 injector seals from the injector.

Installation

2UR-FSE FUEL: FUEL INJECTOR (for Direct Injection): INSTALLATION

INSTALLATION

1. INSTALL FUEL INJECTOR SEAL

(a) Apply engine conditioner to the clean area shown in the illustration. Using a piece of cloth, clean carbon deposits from the injector and its

grooves.
-

Do not clean the tip of the injector.

-

Do not use a wire brush to clean the injector.

-

If an injector is dropped or the tip of the injector is struck, replace it with a new one.

(b) Apply engine oil to the injector contact surface of SST (guide). Then attach SST (guide) to the injector with the tapered inner portion facing

the tip of the injector, as shown in the illustration.

SST: 09260-39015
09268-03020
