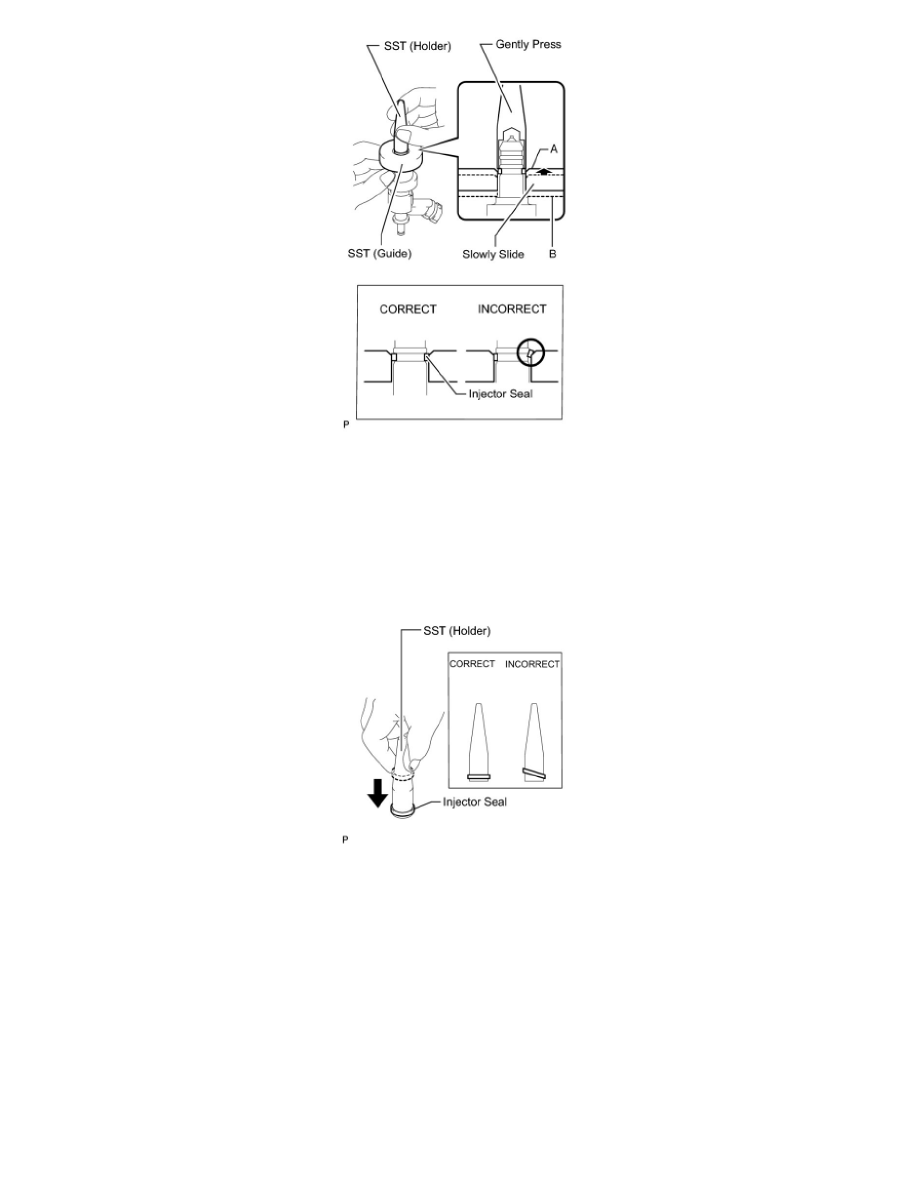

(e) Using SST (holder), gently press downward on the injector seal (injector connector side). Then slowly slide SST (guide) towards the injector

tip to settle the seal into the injector groove.

SST: 09260-39015
09268-03020
09268-03010

NOTE: Be careful that the seal is not pinched between SST (guide) and the injector groove. Replace the seal if it becomes damaged.
-

When using SST (guide) to settle the seal into the groove, SST (guide) only needs to be slid upward to the position labeled A in the
illustration.

-

After using SST (guide) to settle the seal into the groove, return SST (guide) to its position labeled B in the illustration.

(f) Install a new injector seal to SST (holder).

SST: 09260-39015
09268-03010

NOTE: Be careful not to install the injector seal to SST (holder) at an angle. Doing so will stretch the seal and correcting this problem is very
complicated.
