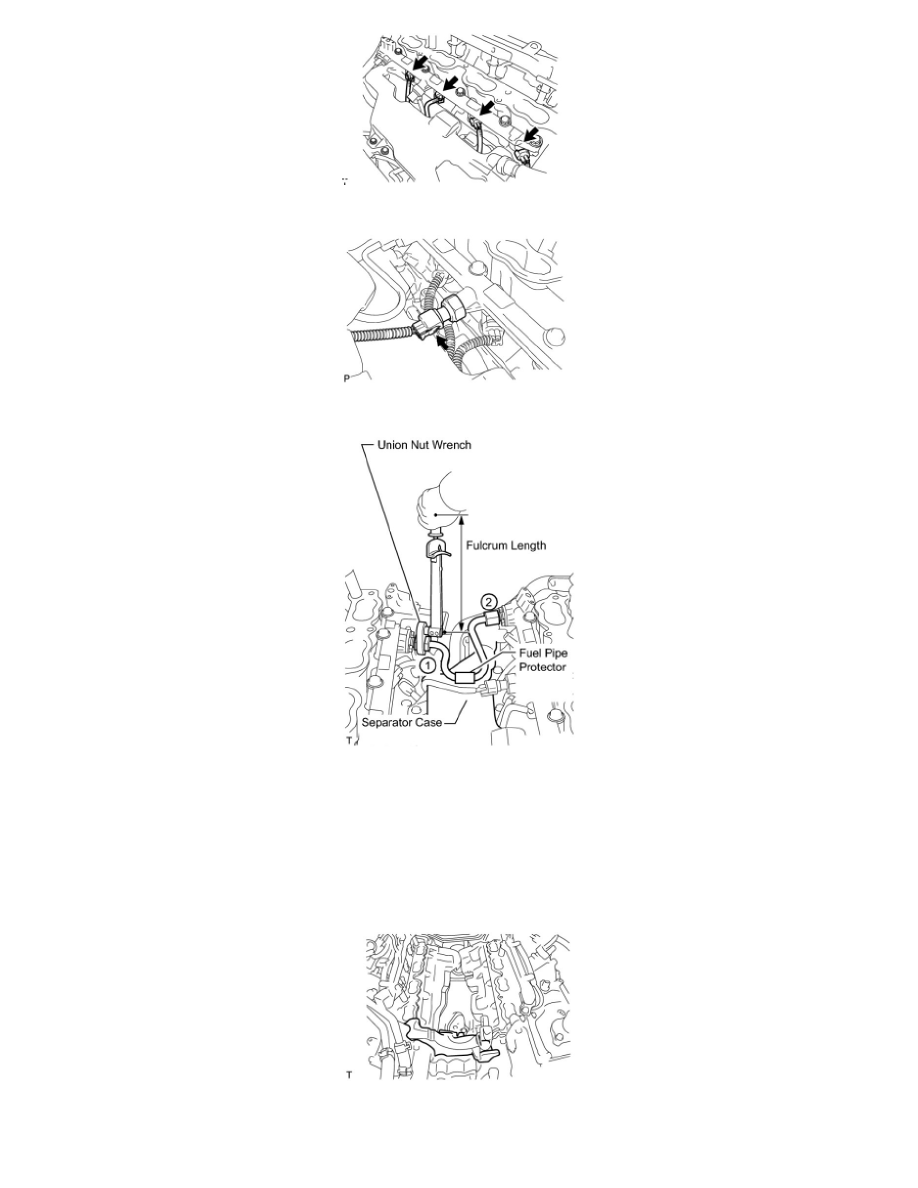

(d) Connect the 4 injector connectors.

(e) Connect the fuel pressure sensor connector.

5. INSTALL NO. 4 FUEL PIPE SUB-ASSEMBLY

(a) Temporarily install the fuel pipe.
(b) Using a 19 mm union nut wrench, tighten the fuel pipe in the order shown in the illustration.

without union nut wrench - Torque: 30 Nm (306 kgf-cm, 22 ft-lbf)
with union nut wrench - Torque: 27 Nm (275 kgf-cm, 20 ft-lbf)

NOTE: After installing the fuel pipe, check that the fuel pipe protector contacts with the separator case.
HINT:
-

Use a torque wrench with a fulcrum length of 30 cm (11.8 in.).

-

Make sure use the union nut wrench and torque wrench are connected in a straight line.

6. INSTALL NO. 2 ENGINE COVER SUB-ASSEMBLY LH
