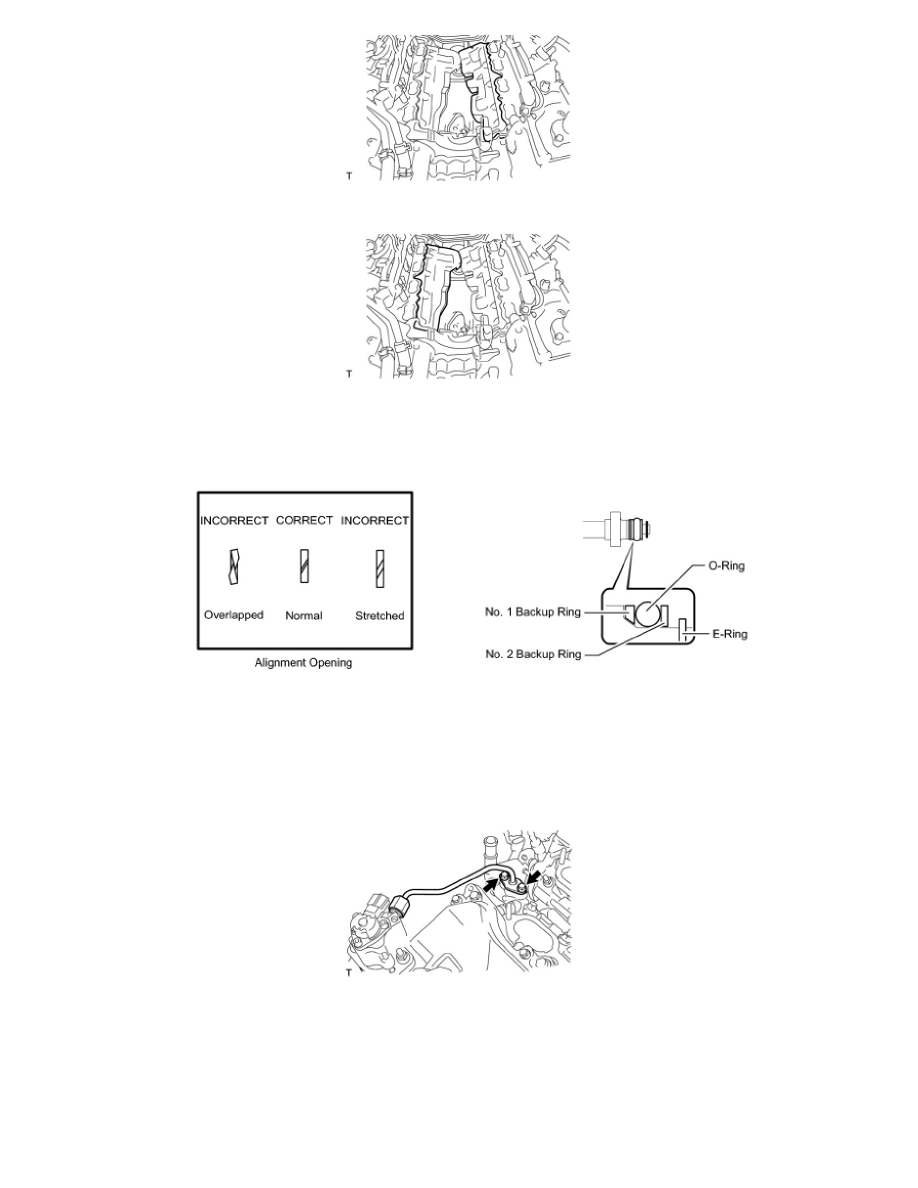

7. INSTALL NO. 2 ENGINE COVER SUB-ASSEMBLY

8. INSTALL NO. 1 ENGINE COVER SUB-ASSEMBLY
9. INSTALL NO. 3 FUEL PIPE SUB-ASSEMBLY

(a) Install a new O-ring, new backup rings (No. 1 and No. 2) and a new E-ring to the fuel pipe as shown in the illustration.

NOTICE:
-

Check that there is no foreign matter or damaged areas in the fuel pipe's O-ring groove.

-

Check that the No. 1 and No. 2 backup rings are installed in the correct direction.

-

Make sure that the backup rings and O-ring are installed in the correct order.

-

Check that the alignment openings of the backup rings are not overlapped or stretched as shown in the illustration.

-

After installing the O-ring, check that it is not contaminated with foreign matter and is not damaged.

(b) Temporarily install the No. 3 fuel pipe to the delivery pipe with the 2 bolts.
