20. REMOVE NO.6 COVER SUB-ASSEMBLY See: Fuel Pressure Pulsation Damper/Service and Repair/Removal

21. REMOVE ENGINE ROOM ECU COVER See: Computers and Control Systems/Engine Control Module/Service and Repair/Removal

22. REMOVE OUTLET ENGINE ROOM ECM DUCT See: Engine, Cooling and Exhaust/Engine/Service and Repair/Removal and

Replacement/Engine Assembly/Removal

23. DISCONNECT HYBRID VEHICLE CONTROL ECU See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Removal

24. DISCONNECT NO. 2 CONNECTOR HOLDER See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Removal

25. DISCONNECT ECM CONNECTOR See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Removal

26. DISCONNECT ENGINE WIRE HARNESS See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Removal

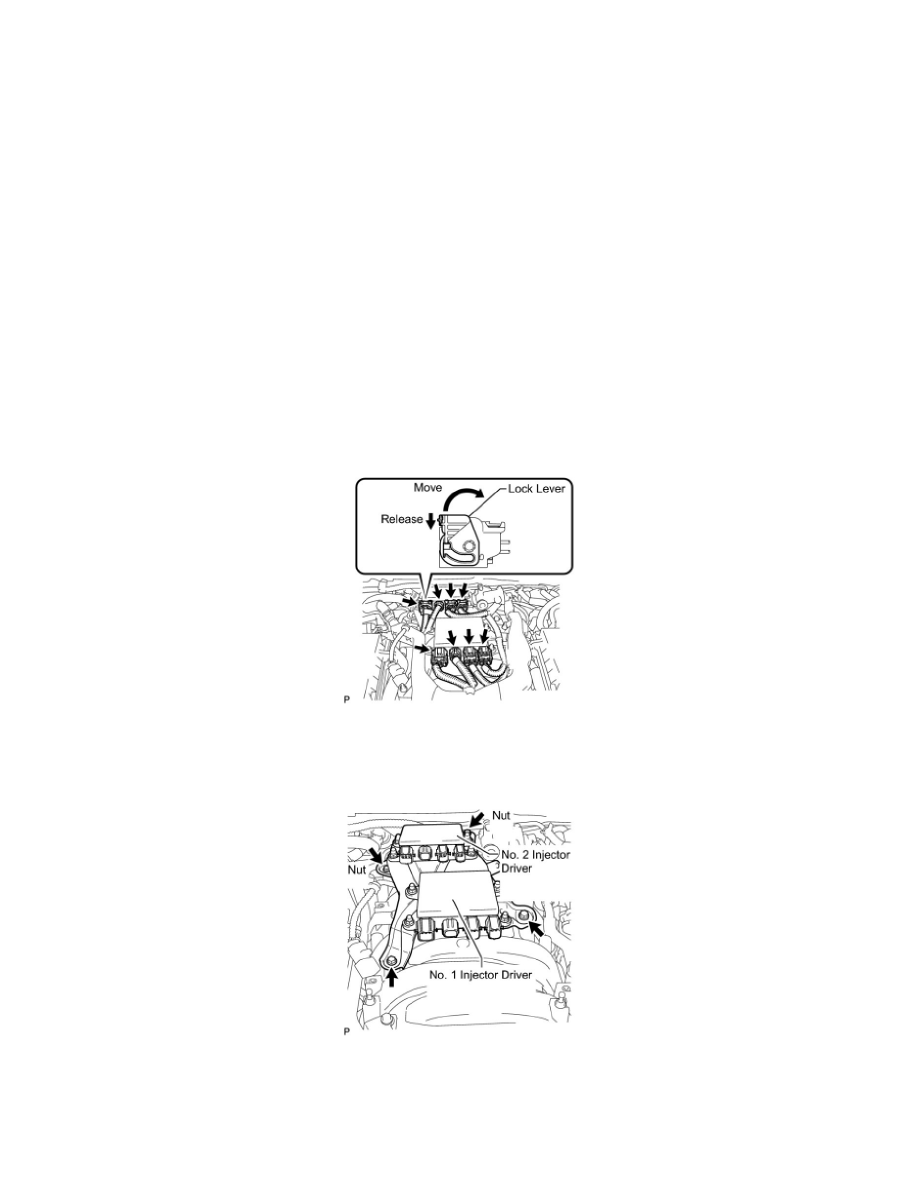

27. REMOVE INJECTOR DRIVER

(a) Disconnect the 8 injector driver connectors.

(1) Disconnect the 6 connectors with wire harness locks and the 2 connectors without wire harness locks from the 2 injector drivers.
HINT: To release each connector lock, push the claw downward ("Release" in the illustration) and move the lock lever ("Move" in the
illustration).

(b) Remove the 2 bolts, 2 nuts and 2 injector drivers with bracket.

NOTE: Be careful not to drop or strike the injector driver.

(c) Remove the 8 nuts and 2 injector drivers from the bracket.

Installation
