2UR-FSE FUEL: INJECTOR DRIVER: INSTALLATION

INSTALLATION

NOTE: While the battery is connected, even if the power switch is OFF, the brake control system activates when the brake pedal is depressed
or the door courtesy switch turns on. Therefore during servicing of the brake system components, do not operate the brake pedal or open/ close
the doors while the battery is connected.

1. INSTALL INJECTOR DRIVER

NOTICE:
-

Be careful not to drop or strike the injector driver.

-

The injector driver is grounded at the bolt and nut. To ensure that it is grounded, clean all oil and foreign matter from the installation areas
of the injector driver and engine before installing the injector driver.

(a) Install the 2 injector drivers to the bracket with the 8 nuts.

Torque: 7.5 Nm (76 kgf-cm, 66 in-lbf)

(b) Temporarily install the 2 injector drivers (with bracket) with the 2 bolts and 2 nuts.

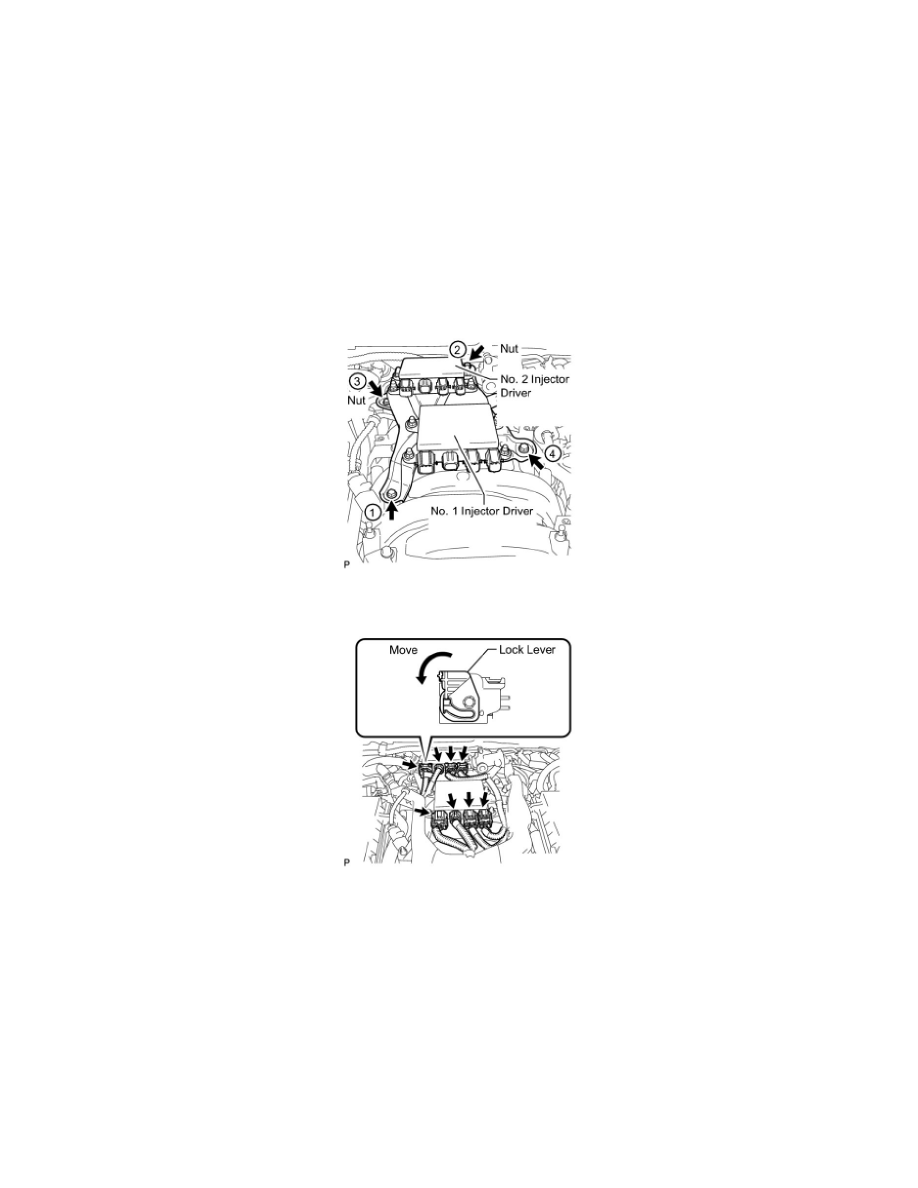

(c) Tighten the 2 bolts and 2 nuts in the order shown in the illustration.

Torque: 10 Nm (102 kgf-cm, 7 ft-lbf)

(d) Connect the 8 injector driver connectors.

(1) Connect the 6 connectors with wire harness locks and the 2 connectors without wire harness locks to the 2 injector drivers.
NOTE: Connect the connector securely.
HINT: Move the lock lever in the direction indicated by the arrow to lock the connector.

2. CONNECT ENGINE WIRE HARNESS See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Installation

3. CONNECT ECM CONNECTOR See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Installation

4. CONNECT NO. 2 CONNECTOR HOLDER See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Installation

5. CONNECT HYBRID VEHICLE CONTROL ECU See: Engine, Cooling and Exhaust/Engine/Intake Manifold/Service and Repair/Installation
