Drive Belt: Service and Repair

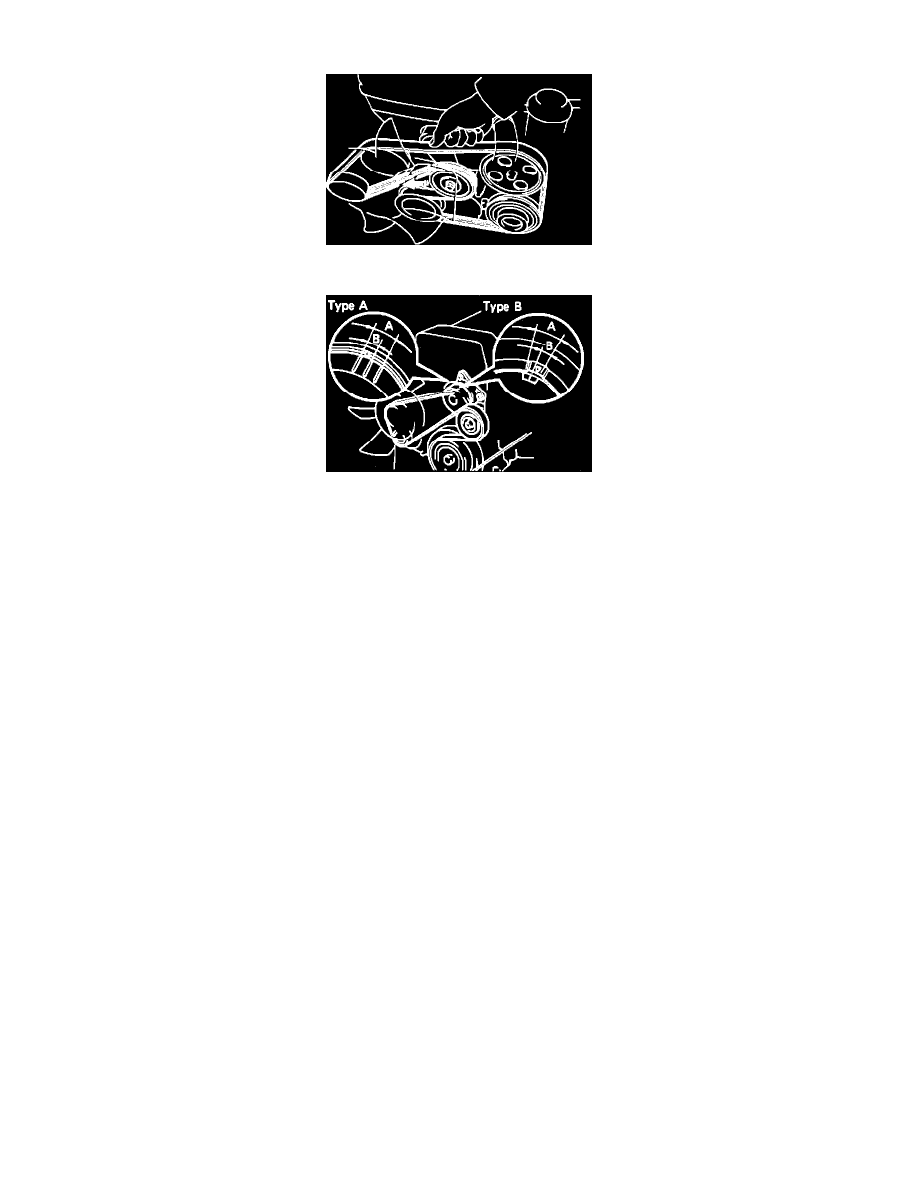

Fig. 41  Serpentine Drive Belt Routing

Fig. 42  Serpentine Drive Belt Tensioner

Note:  A "New Belt" refers to a belt which has been on a running engine less than 5 minutes.  A "Used Belt" refers to a belt which has been on a running

engine for more than 5 minutes.  After installing the drive belt, ensure it fits properly in the ribbed grooves.

    Refer to Fig. 41 for belt routing diagram. Ensure proper belt tension by checking that belt rides within the A area of the belt tensioner, Fig. 42. If belt
does fall within the A area, replace belt. The new belt should ride within the B area.
