Cruise Control Switch: Locations (page 2 of 2)

Cruise Control Switch: Testing and Inspection

CRUISE CONTROL SWITCH INSPECTION [MZI-3.7]

1. Disconnect the negative battery cable wait for 1 min more.

2. Remove the driver-side air bag module.  See: Restraint Systems/Air Bag Systems/Air Bag/Service and Repair/Removal and

Replacement/Driver-Side Air Bag Module Removal/Installation

3. Disconnect the cruise control switch connector.  See: Accessories and Optional Equipment/Radio, Stereo, and Compact Disc/Radio/Stereo/Remote

Switch/Service and Repair

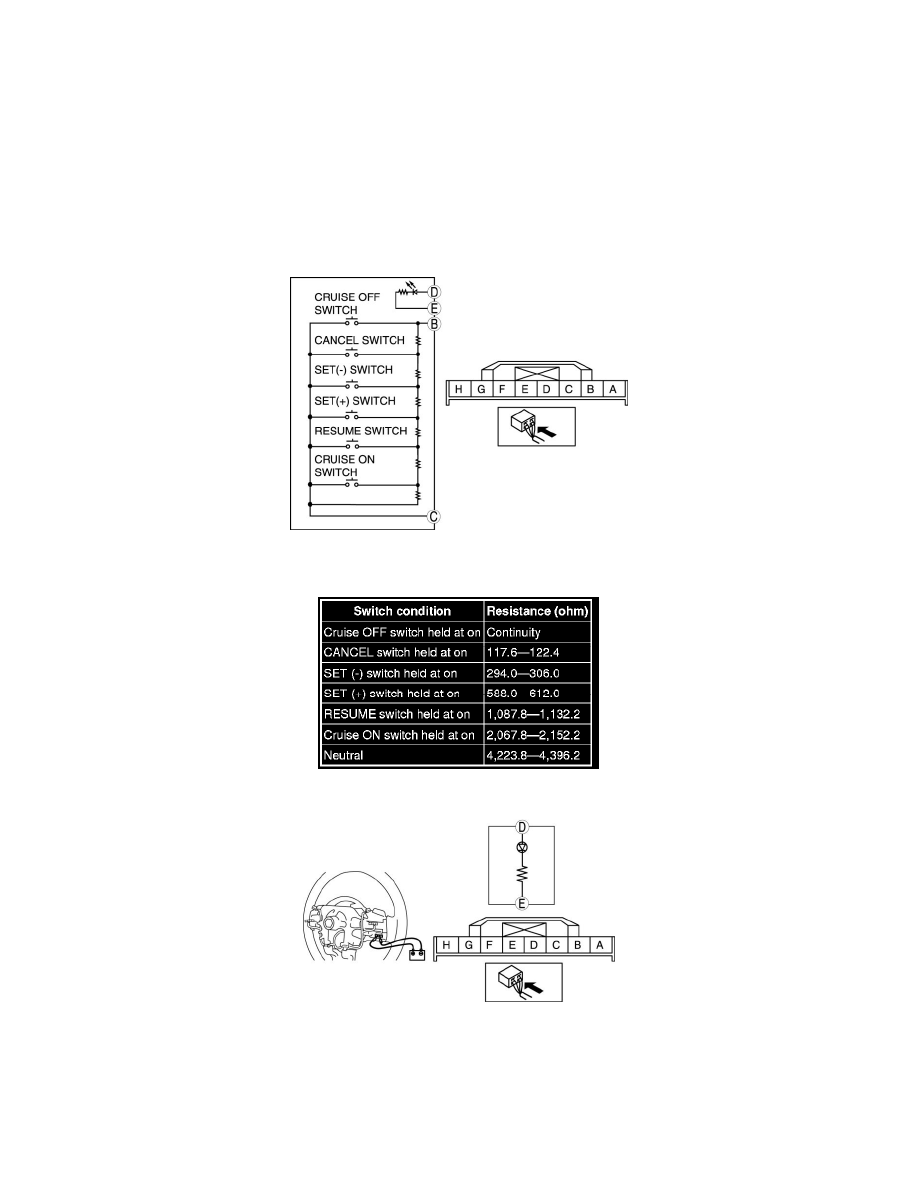

4. Inspect for resistance and continuity between cruise control switch terminals B-C using a tester.

-

If not as specified, replace the audio control switch.  See: Accessories and Optional Equipment/Radio, Stereo, and Compact
Disc/Radio/Stereo/Remote Switch/Service and Repair

5. Apply battery positive voltage to audio control switch terminal D, and connect terminal E to ground.

6. Verify that the LED illuminates.

-

If the LED does not illuminate, replace the audio control switch.  See: Accessories and Optional Equipment/Radio, Stereo, and Compact
Disc/Radio/Stereo/Remote Switch/Service and Repair
