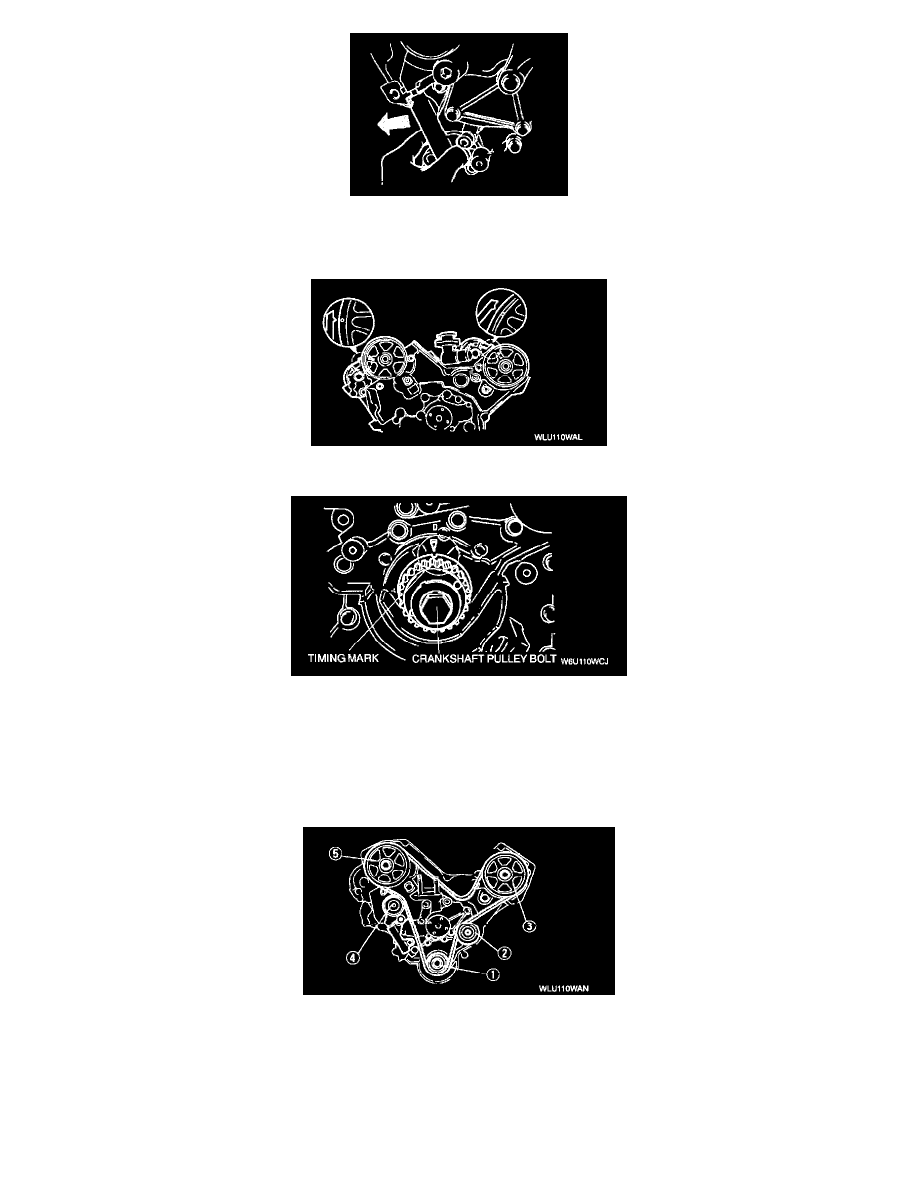

5. Set the tensioner in place and hand tighten the tensioner upper bolt.

Timing Belt Installation Note

1. Turn the camshafts clockwise and align the timing marks.

2. Using the crankshaft pulley bolt, turn the crankshaft clockwise and align the timing marks.
3. With the No.1 idler pulley removed, install the timing belt on the pulleys in the order shown below.

1. Timing belt pulley
2. No.2 idler pulley
3. Camshaft pulley (Left-Hand)
4. Tensioner pulley
5. Camshaft pulley (Right-Hand)

4. Verify that there is tension between pulleys (3)and (1), and between pulleys(1) and (5).
