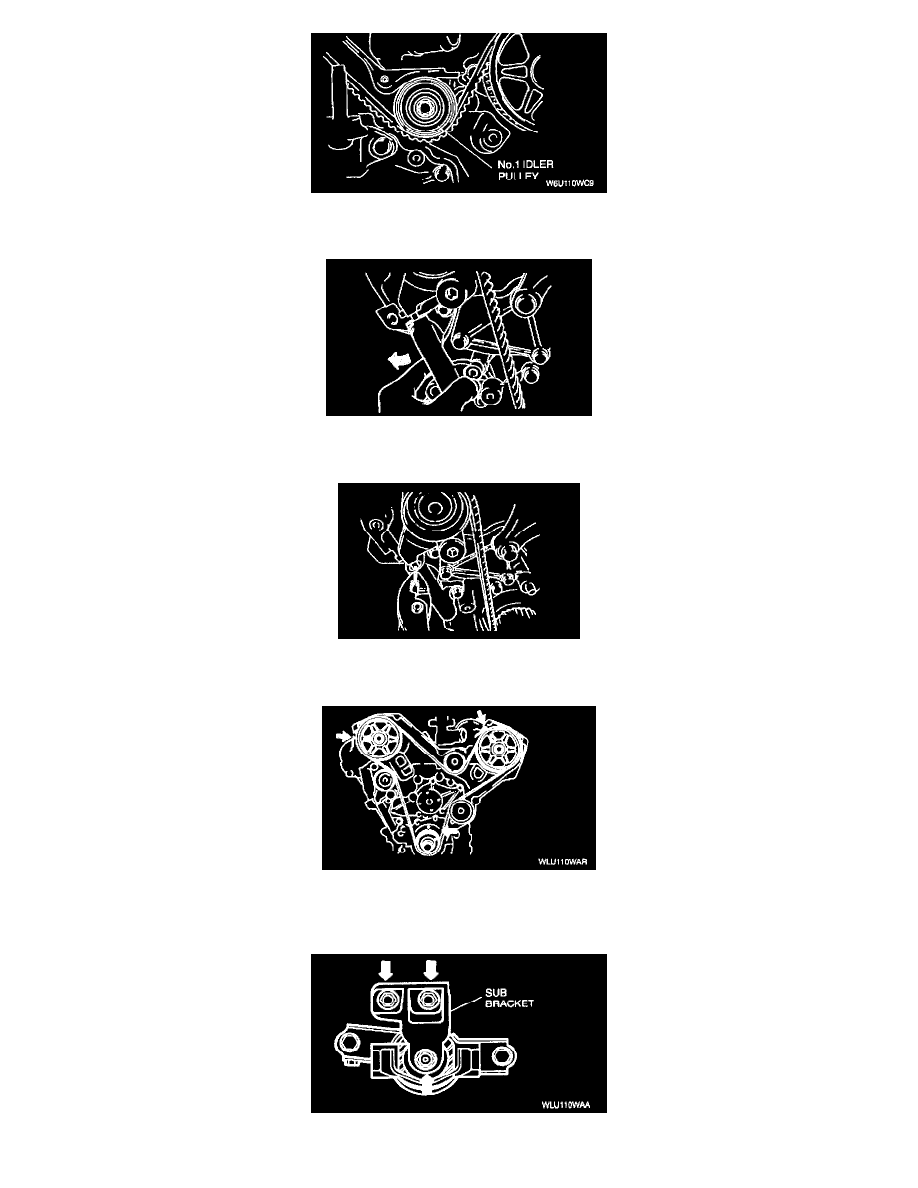

5. Install the No.1 idler pulley while applying the pressure on the timing belt.

Tightening torque: 38 - 51 Nm (3.8 - 5.3 kgf.m, 28 - 38 ft. lbs.)

6. Push the auto tensioner in the direction of the arrow and tighten the bolts.

Tightening torque: 19 - 25 Nm (1.9 - 2.6 kgf.m, 14 - 18 ft. lbs.)

7. Remove the pin from the auto tensioner to apply tension to the belt.
8. Turn the crankshaft clockwise twice, and align the timing marks.

9. Verify that all timing marks are correctly aligned. If not, remove the timing belt and repeat from Timing Belt Auto Tensioner Installation Note.

No.3 Engine Mount Sub Bracket Installation Note

1. Install the No.3 engine mount sub bracket.
