Timing Belt: Specifications (page 8 of 9)

Timing Belt Installation Note

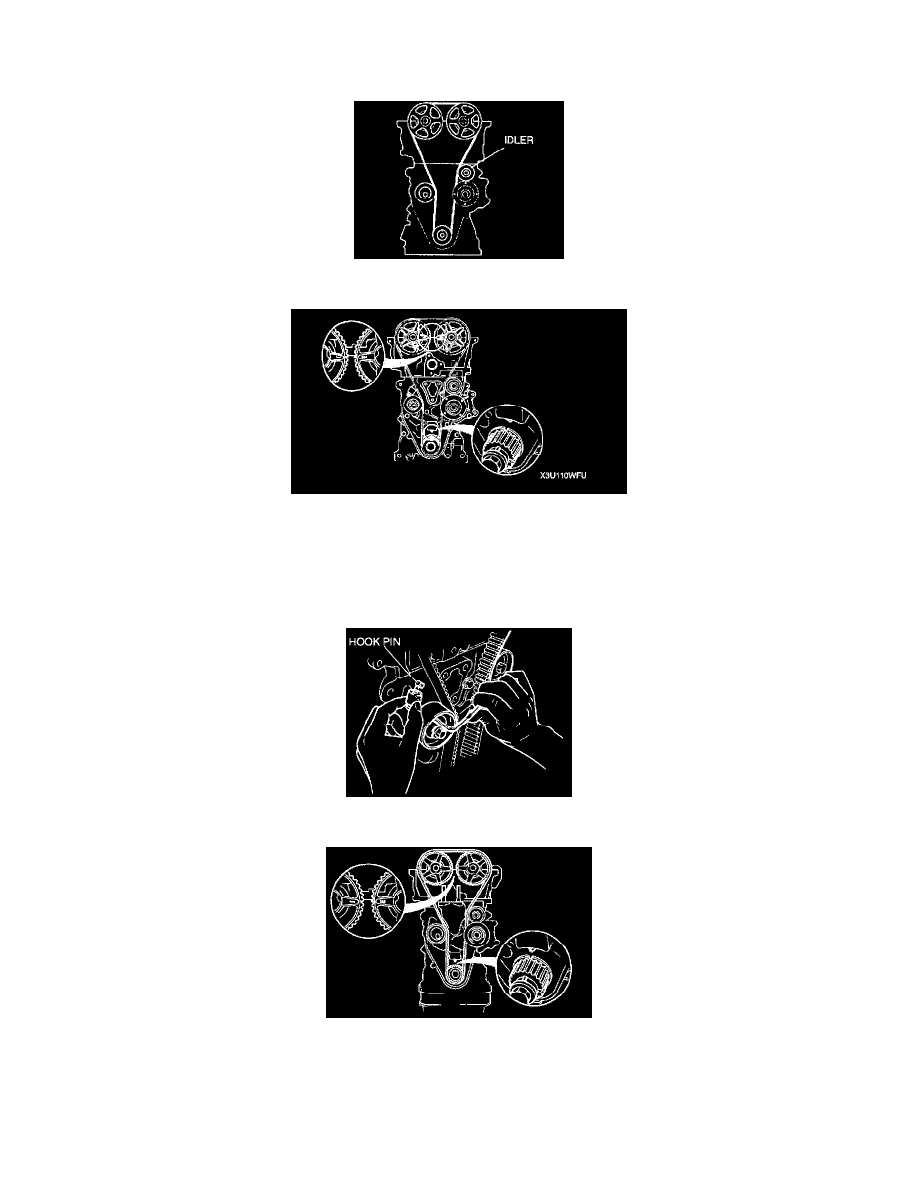

1. Verify that the timing belt pulley mark and camshaft pulley marks are aligned with the timing marks as shown.

2. Install the timing belt so that there is no looseness at the idler side.

3. Turn the crankshaft clockwise twice, and align the timing marks.
4. Verify that all timing marks are correctly aligned. If not aligned, remove the timing belt and repeat from Step 1.

CAUTION:  Be sure not to apply tension other than that of the tensioner spring.

5. Turn the tensioner clockwise by using an Allen wrench.

6. Connect the tensioner to the hook pin.

7. Turn the crankshaft clockwise twice, and verify that all timing marks are aligned. If not aligned, repeat from Step 1.

Cylinder Head Cover Installation Note
1. Verify that the grooves on the cylinder head cover are free of oil, water and other foreign material.
2. Install the cylinder head cover gasket into the cylinder head cover.
