Drive Belt: Adjustments
A/C Belt

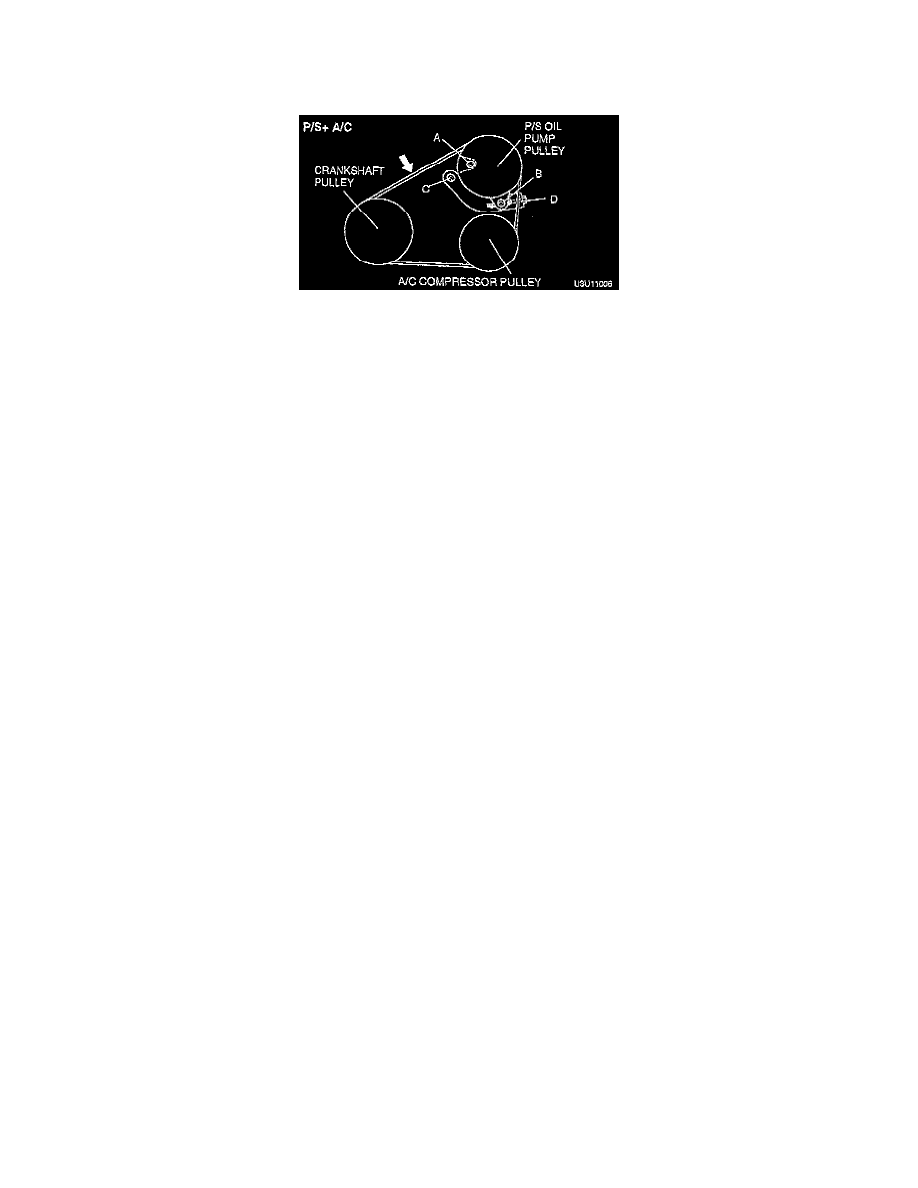

1. Loosen bolts and nuts A, B and C.

2. Adjust the belt deflection by turning adjusting bolt D.

Deflection @ 98 N (22 lbs.)
-

New:  8.0-9.0 mm (0.32-0.35 inch)

-

Used:  9.0-10.0 mm (0.36-0.39 inch)

3. Tighten bolts and nuts A, B and C.

-

Torque bolt A to:  44-60 Nm (32-44 ft. lbs.)

-

Torque bolt B to:  38-51 Nm (28-38 ft. lbs.)

-

Torque bolt C to:  38-51 Nm (28-38 ft. lbs.)
