Timing Belt: Diagrams (page 7 of 8)

(d) Re-align the sprockets timing marks and tighten the tensioner fixing bolts.

Tightening torque: 22 - 30 N-m (16 - 22 ft.lbs.) (Tensioner fixing bolts)

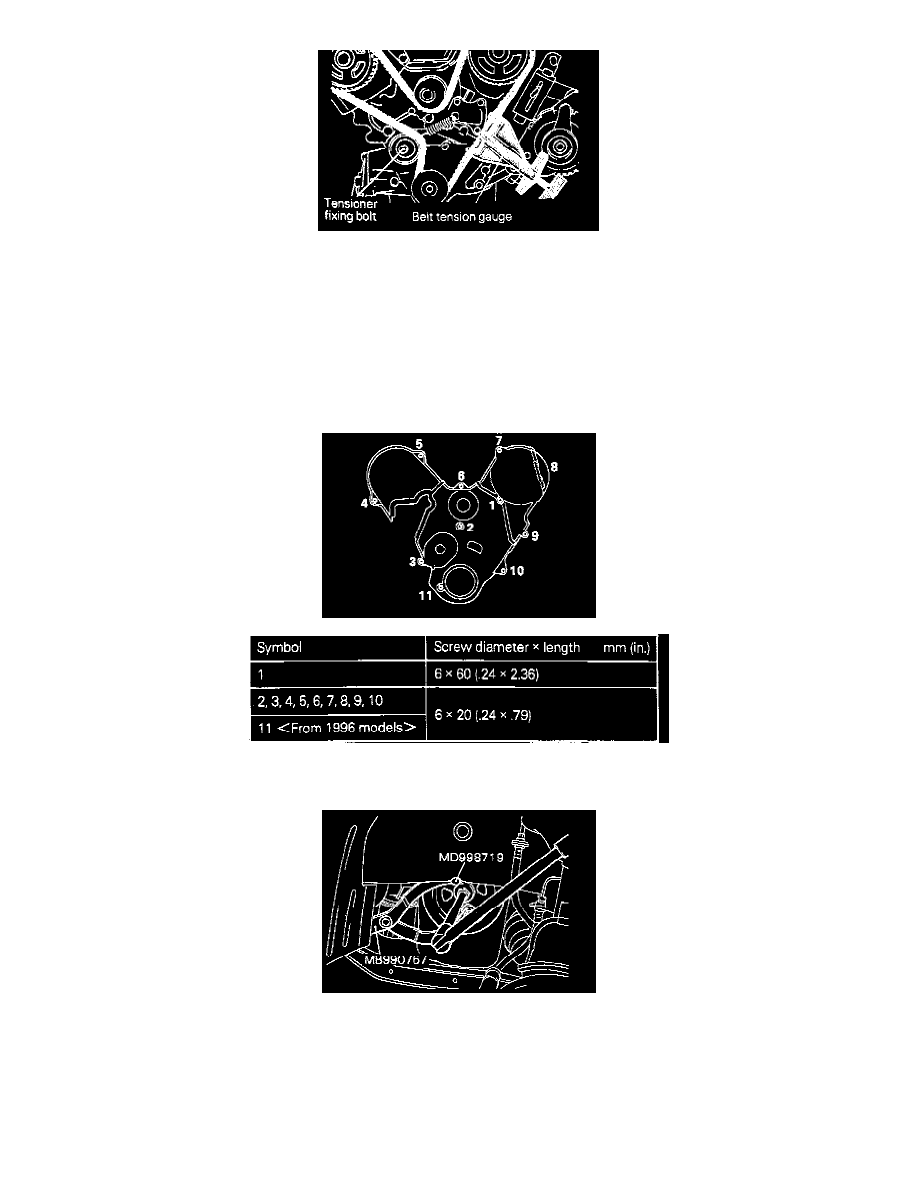

(e) Measure belt tension with a belt tension gauge at the indicated plate.

Standard value: 200 - 300 N (44.1 - 66.1 lbs.)

CAUTION:
-

Contact the hooks to the tooth bottoms and the spindle to the back of the belt.

13. Installation of timing belt lower cover outer, 12. Timing belt upper cover outer (B), 11. Timing belt upper cover outer (A), 10. Timing belt cover

cap.

9. Installation of crankshaft pulley.

Using the special tool, attach the crankshaft pulley to the crankshaft.
