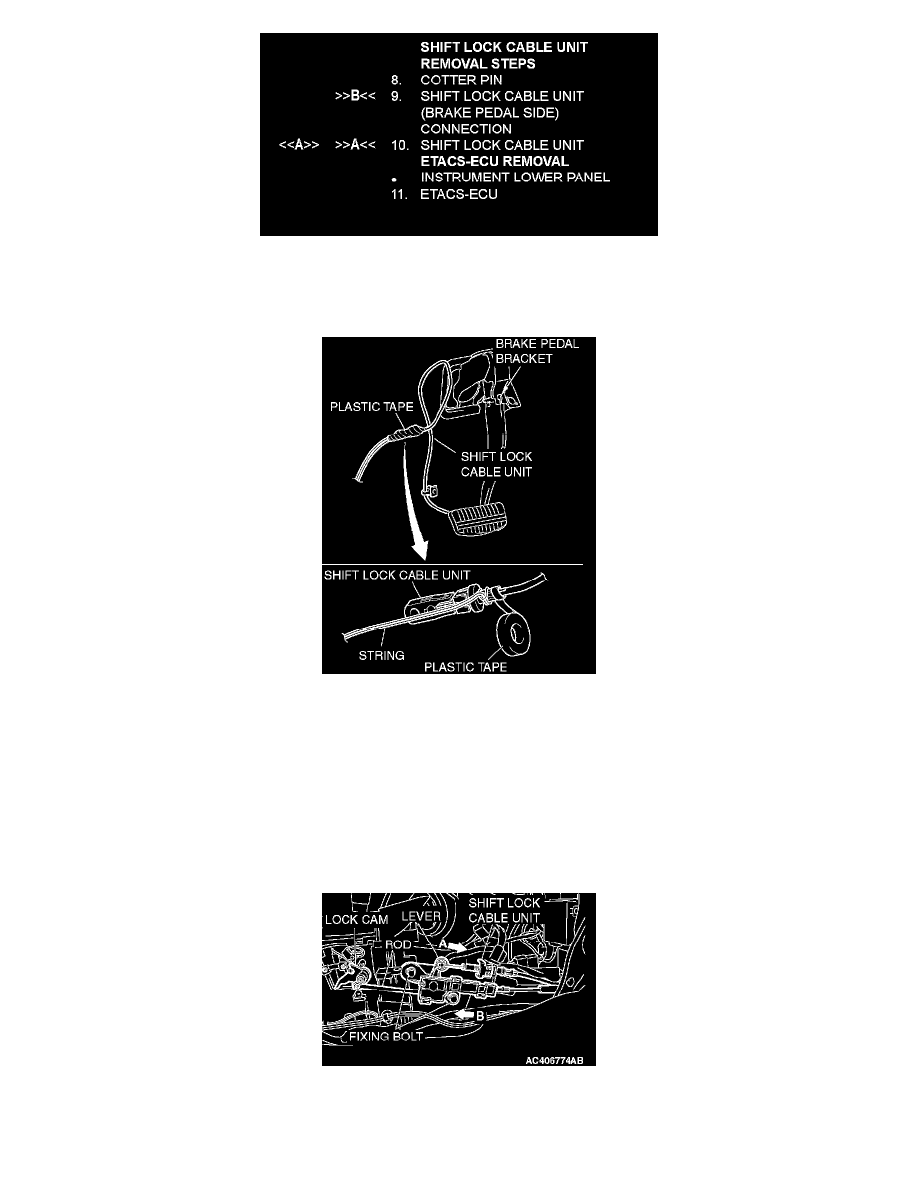

Shift Lock Cable Unit Removal Steps 8-11

REMOVAL SERVICE POINTS

<<A>> SHIFT LOCK CABLE UNIT REMOVAL

Remove the shift lock cable from the vehicle as follows.
1. Remove the shift lock cable unit from the brake pedal bracket.
2. Bind up the cap of shift lock cable unit with a string.

CAUTION: Bind up it securely so that the string will not loosen.

3. Wind a plastic tape around the string bound to the shift lock cable unit.
4. To remove the shift lock cable unit pull it slowly and thread the string behind the heater unit.

INSTALLATION SERVICE POINTS

>>A<< SHIFT LOCK CABLE UNIT INSTALLATION

1. Selector lever to P position.
2. Turn the ignition key to LOCK (OFF) position.
3. Install the rod of the shift lock cable unit to the lock cam, push the lever in direction A, push the shift lock cable unit in direction B and tighten

the fixing bolt at the standard torque.
