Drive Belt: Adjustments (page 4 of 8)

Make

Mitsubishi

Model

Fuso FE120

Engine

L4-4.9L DSL Turbo

Year

2005

Section

Drive Belt

MaintenanceAdjustments · page 4 of 8

CAUTION:  Excessive tension in the V-belt may damage not only the belt itself but also the bearings of the related components.

2. Vehicles without air conditioner

-

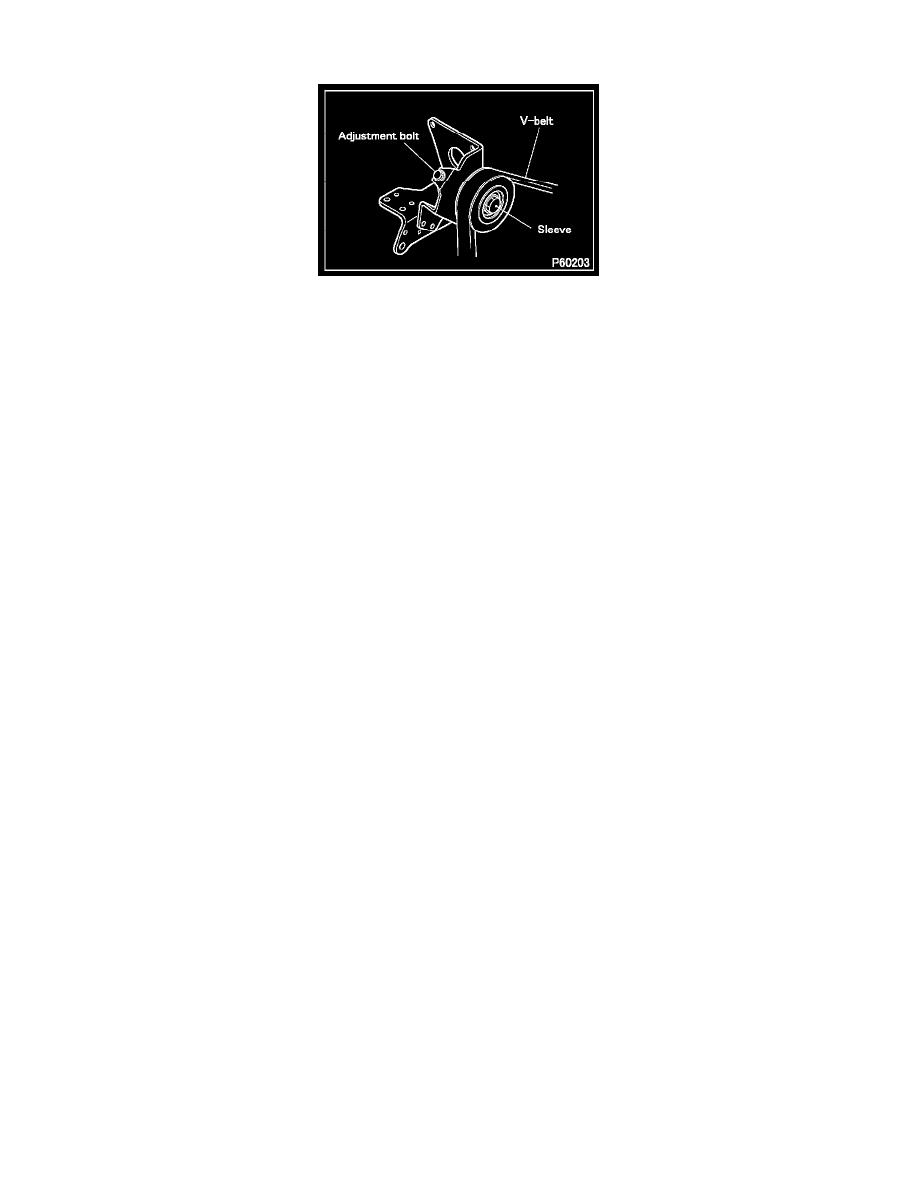

Loosen the tension pulley mounting sleeve and turn in or out the adjustment bolt to adjust the tension of the V-belt.

-

After the adjustment is completed, retighten the mounting sleeve firmly.

CAUTION:  Excessive tension in the V-belt may damage not only the belt itself but also the bearings of the related components.
