2. Open the secondary lock. A secondary lock aids in terminal retention and is usually molded to the connector (1).
3. Grasp the wire and push the terminal to the forward most position. Hold the wire in this position.

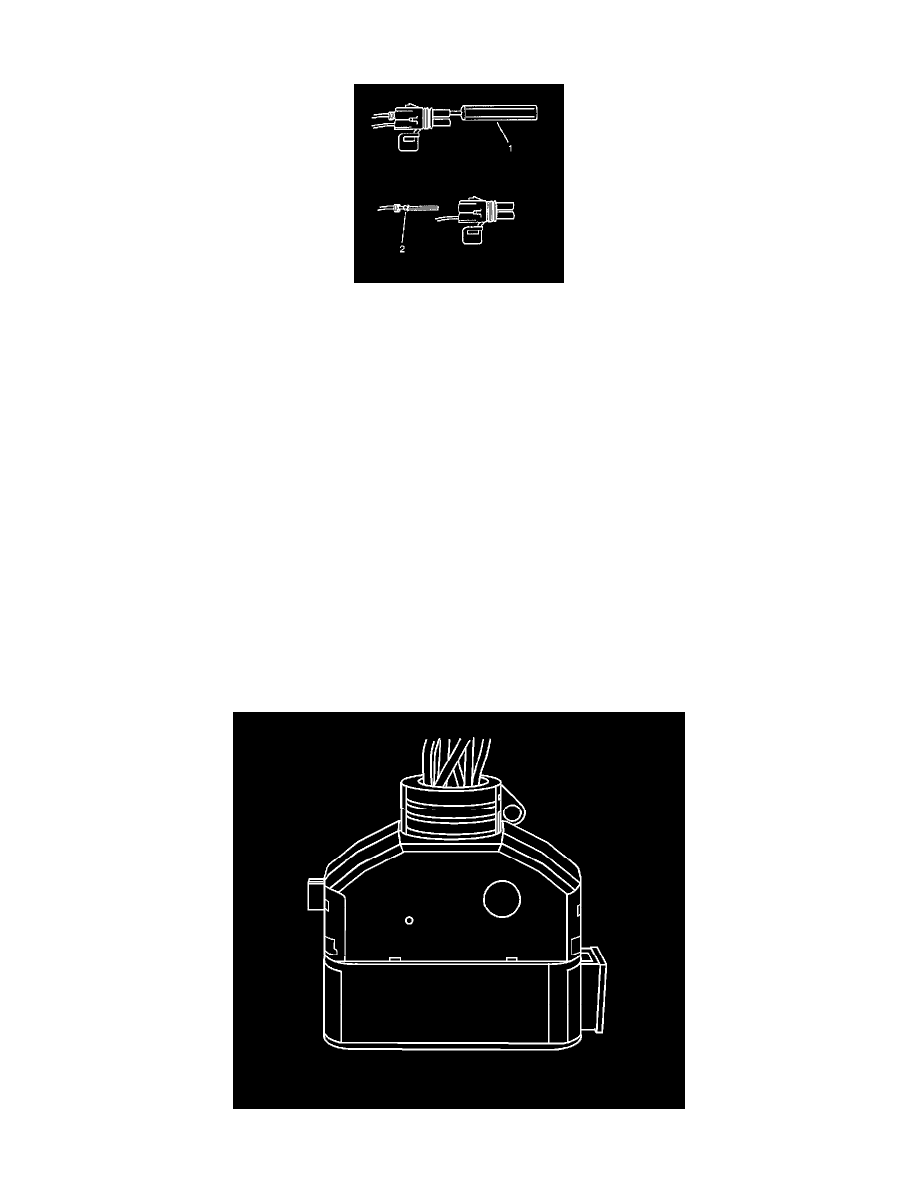

4. Insert the Weather Pack(R) terminal removal tool J 38125-10A into the front (mating end) of the connector cavity until it rests on the cavity

shoulder (1).

5. Gently pull on the wire to remove the terminal through the back of the connector (2).

Note:  Never use force to remove a terminal from a connector.

6. Inspect the terminal and connector for damage. Repair as necessary. Refer to Repairing Connector Terminals   (See: Testing and

Inspection/Component Tests and General Diagnostics).

7. Reform the lock tang (2) and reset terminal in connector body.
8. Close secondary locks and join connector halves.
9. Verify that circuit is complete and working satisfactorily.

10. Perform system check.

Delphi Connectors (12 Way)

Delphi Connectors (12-Way)

Special Tools

J-38125  Terminal Repair Kit

Removal Procedure

Follow the steps below in order to remove terminals from the connector.

1. Locate the lever lock on the wire dress cover. Remove the connector position assurance (CPA) and slide the lever lock away from the connector
