Cruise ControlDiagnostic Aids · page 75 of 131

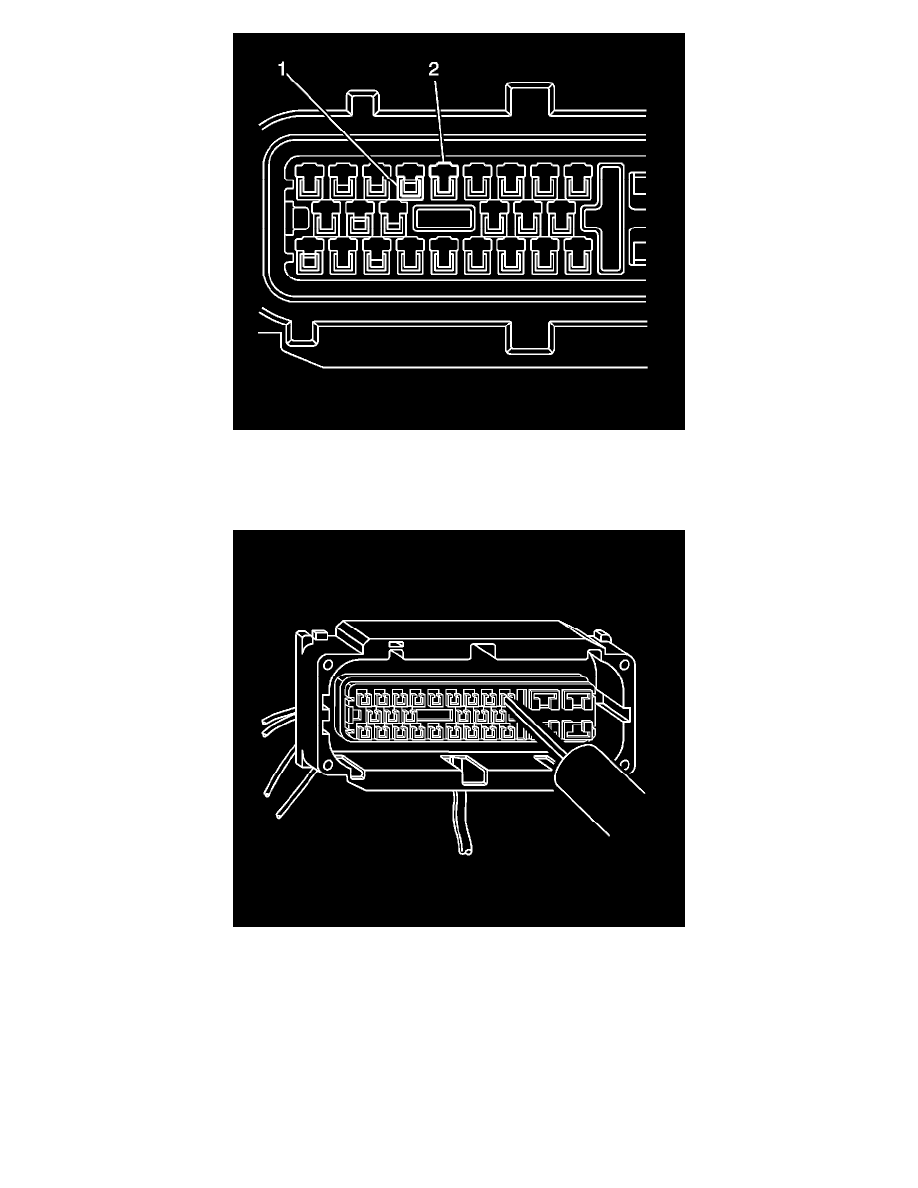

7. The illustration above identifies the entry canal where the terminal release tool will be inserted, and the terminal cavity.

*

Terminal (1)

*

Entry Canal (2)

8. Insert the J 38125-553 tool into the entry canal and pry up on the terminal retainer. The terminal retainer is a small plastic piece on the top of the

terminal. The terminal retainer must be held up while the terminal is pulled out of the connector.
