Differential – manual gearbox

DIFFERENTIAL – MANUAL GEARBOX

Final Drive Ratio . . . . . . . . . . . . . . . . . . . . . . . 4.266

Final driven gear

Backlash:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.085 – 0.145 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . . 0.20 mm

Differential carrier

Pinion shaft contact area ID . . . . . . . . . . . . . . . 18.000 – 18.018 mm

Carrier – to – pinion clearance:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.017 – 0.047 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.10 mm

Driveshaft contact area ID . . . . . . . . . . . . . . . . 28.005 – 28.025 mm

Carrier – to – driveshaft clearance – right

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 – 0.066 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.12 mm

Carrier – to – driveshaft clearance – left

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.055 – 0.091 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.15 mm

Differential pinion gear

Backlash . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.05 – 0.15 mm

ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18.042 – 18.066 mm

Pinion gear – to – pinion shaft clearance:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.055 – 0.095 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.15 mm

Tapered roller bearing preload

Starting torque . . . . . . . . . . . . . . . . . . . . . . . 1.4 – 2.6 Nm

DIFFERENTIAL – AUTOMATIC GEARBOX

Final Drive Ratio . . . . . . . . . . . . . . . . . . . . . . 4.285

Final driven gear

Backlash:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.085 – 0.142 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.20 mm

Differential carrier

Pinion shaft contact area ID . . . . . . . . . . . . . . 18.000 – 18.018 mm

Carrier – to – pinion clearance:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.013 – 0.047 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.10 mm

Driveshaft contact area ID . . . . . . . . . . . . . . . . 28.005 – 28.025 mm

Carrier – to – driveshaft clearance:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.025 – 0.066 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.12 mm

Differential pinion gear

Backlash . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.08 – 0.15 mm

Internal Diameter . . . . . . . . . . . . . . . . . . . . . 18.042 – 18.066 mm

Pinion gear – to – pinion shaft clearance:

• New . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.055 – 0.095 mm
• Service Limit . . . . . . . . . . . . . . . . . . . . . . . 0.12 mm

Tapered roller bearing preload

Starting torque:

• New bearing . . . . . . . . . . . . . . . . . . . . . . . . 2.8 – 4.0 Nm
• Reused bearing . . . . . . . . . . . . . . . . . . . . . . 2.5 – 3.7 Nm

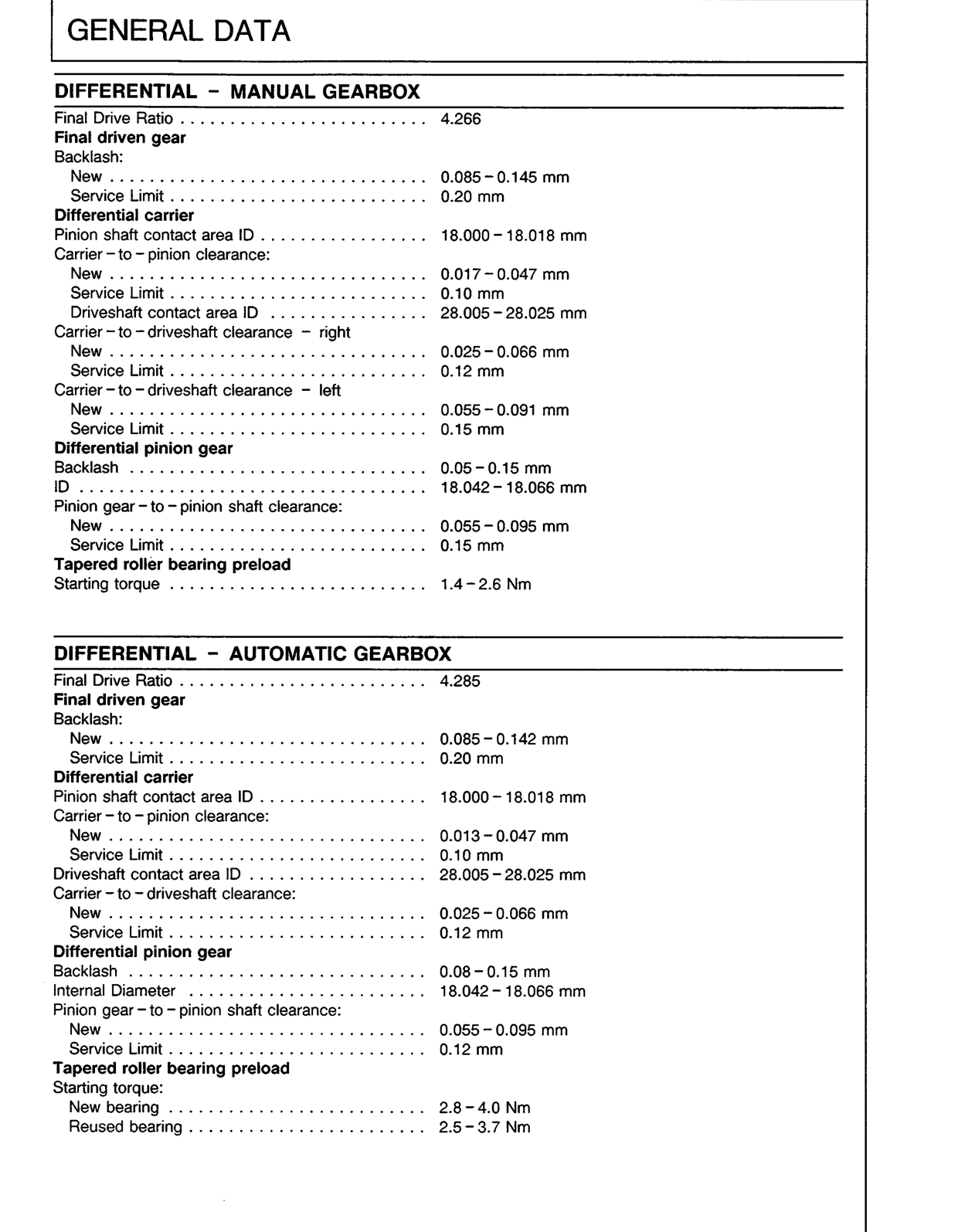

Original page
