11. Disconnect the fuel hoses from fuel pipe.

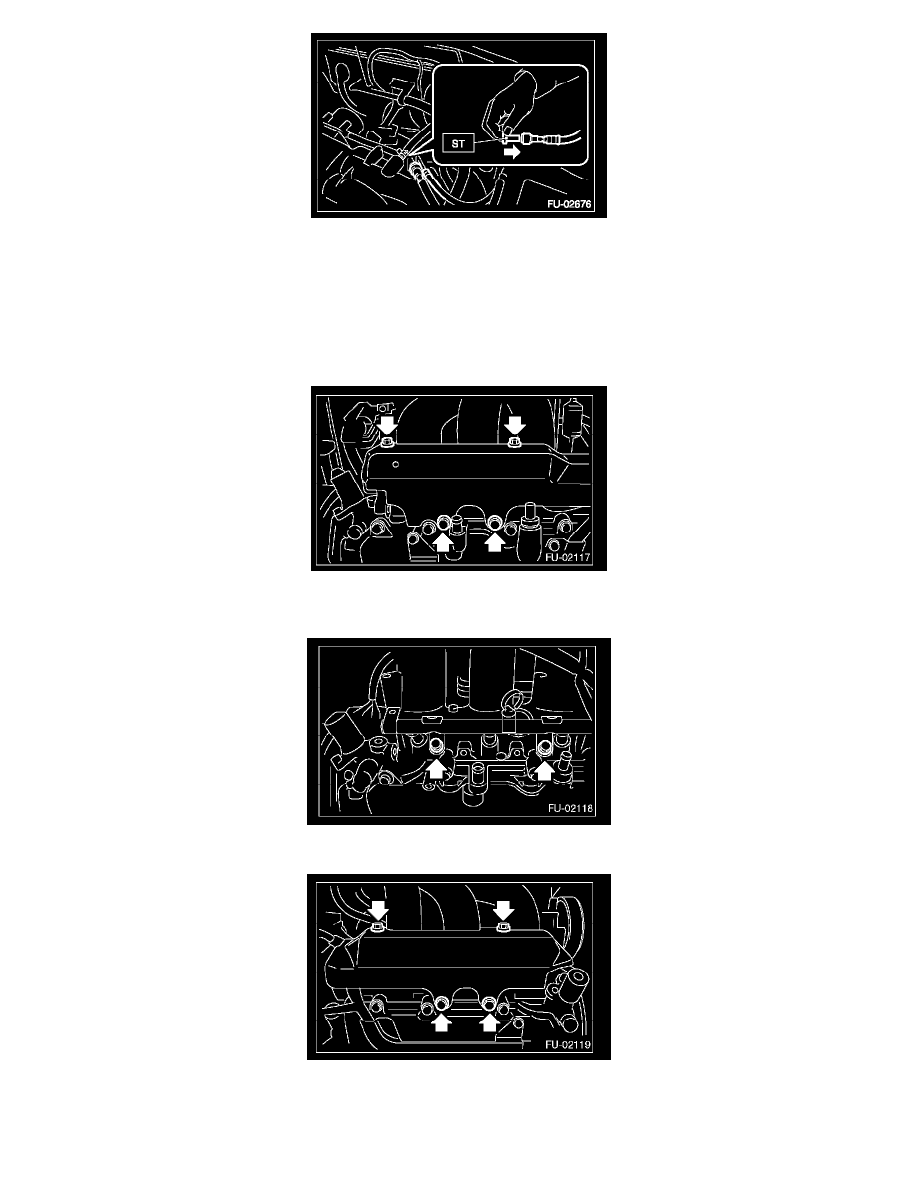

1. Disconnect the connector of fuel pipe by pushing the ST in the direction of arrow.

ST 42099AE000 CONNECTOR REMOVER

2. Remove the clip, and disconnect the evaporation hose from the pipe.

WARNING:
-

Be careful not to spill fuel.

-

Catch the fuel from hoses using a container or cloth.

12. Remove the fuel pipe protector LH.
13. Remove the engine harness from fuel injector pipe LH.

14. Remove the bolts which hold fuel injector pipe LH to cylinder head.

15. Remove the fuel pipe protector RH.
16. Remove the engine harness from fuel injector pipe RH.
