Alignment: Specifications (page 9 of 11)

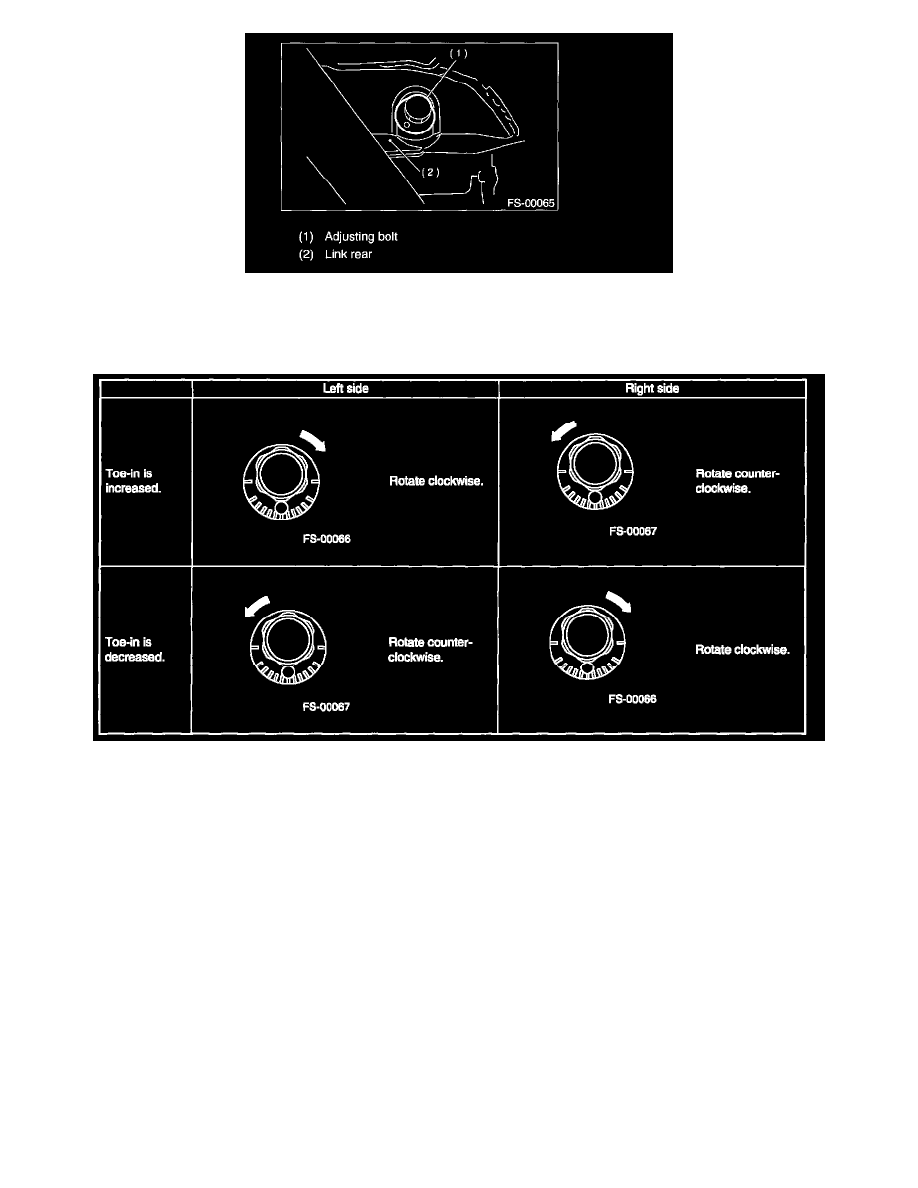

CAUTION: When loosening or tightening adjusting bolt, hold bolt head and turn self-locking nut.

Discard loosened self-locking nut and replace with a new one.

2. Turn adjusting bolt head until toe-in is at the specification.

NOTE: When left and right wheels are adjusted for toe-in at the same time, the movement of one scale graduation changes toe-in by approximately 3

mm (0.12 inch).

3. Tighten self-locking nut.

Tightening torque: 120 Nm (12.2 kgf-m, 88 ft. lbs.)

THRUST ANGLE
Inspection

1. Position vehicle on a level surface.
2. Move vehicle 3 to 4 meters directly forward.
3. Determine locus of both front and rear axles.
4. Measure distance "L" between center line of location of the axles.
