5. INSTALL NO. 2 CAMSHAFT

(a) Clean the camshaft journals.
(b) Apply a light coat of engine oil to the camshaft journals, camshaft housings and bearing caps.

(c) Install the No. 2 camshaft to the camshaft housing.

6. INSTALL CAMSHAFT

(a) Clean the camshaft journals.
(b) Apply a light coat of engine oil to the camshaft journals, camshaft housings and bearing caps.

(c) Install the camshaft to the camshaft housing.

7. INSTALL CAMSHAFT BEARING CAP

(a) Apply engine oil to the camshaft journals, camshaft housings and bearing caps.

(b) Make sure of the marks and numbers on the camshaft bearing caps and place them in each proper position and direction.

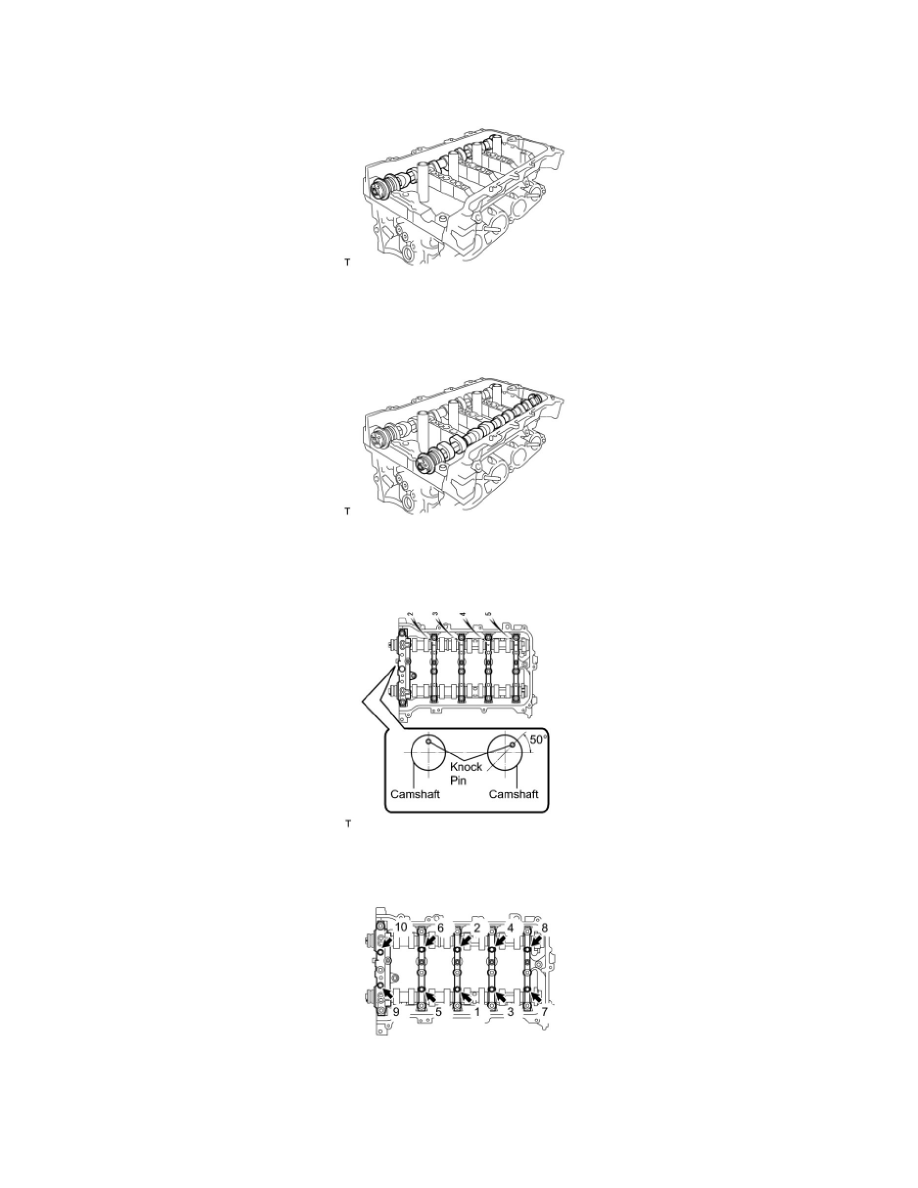

HINT:  Make sure that the knock pin of the camshaft is positioned as shown in the illustration.

(c) Tighten the 10 bolts in the order shown in the illustration.

Torque: 16 Nm (163 kgf-cm, 12 ft-lbf)

8. INSTALL CAMSHAFT HOUSING SUB-ASSEMBLY
