Camshaft: Service and Repair
Installation

2ZR-FE ENGINE MECHANICAL: CAMSHAFT: INSTALLATION

INSTALLATION

1. INSTALL VALVE LASH ADJUSTER ASSEMBLY See: Service and Repair/Overhaul/Reassembly
2. INSTALL NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY See: Service and Repair/Overhaul/Reassembly
3. INSTALL NO. 1 CAMSHAFT BEARING

(a) Clean both surfaces of the bearings.
(b) Install the 2 No. 1 camshaft bearings.

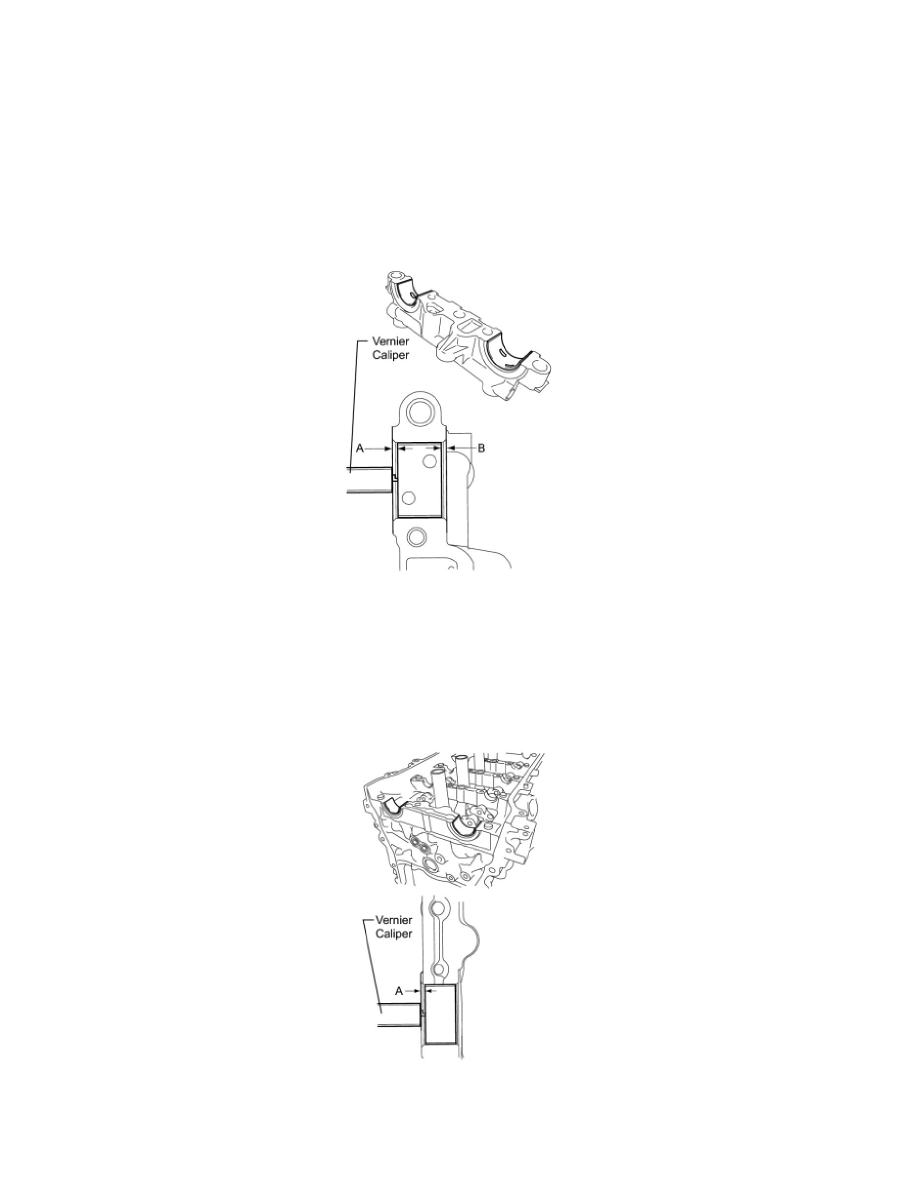

(c) Using a vernier caliper, measure the distance between the bearing cap edge and the camshaft bearing edge.

Dimension (A - B):
0.7 mm (0.0276 in.) or less

NOTE:  Position the bearings to the center of the bearing cap by measuring dimensions A and B.

4. INSTALL NO. 2 CAMSHAFT BEARING

(a) Clean both surfaces of the bearings.
(b) Install the 2 No. 2 camshaft bearings.

(c) Using a vernier caliper, measure the distance between the bearing cap edge and the camshaft bearing edge.

Dimension (A):
1.05 to 1.75 mm (0.0413 to 0.0689 in.)

NOTE:  Position the bearings to the center of the bearing cap by measuring dimension A.
