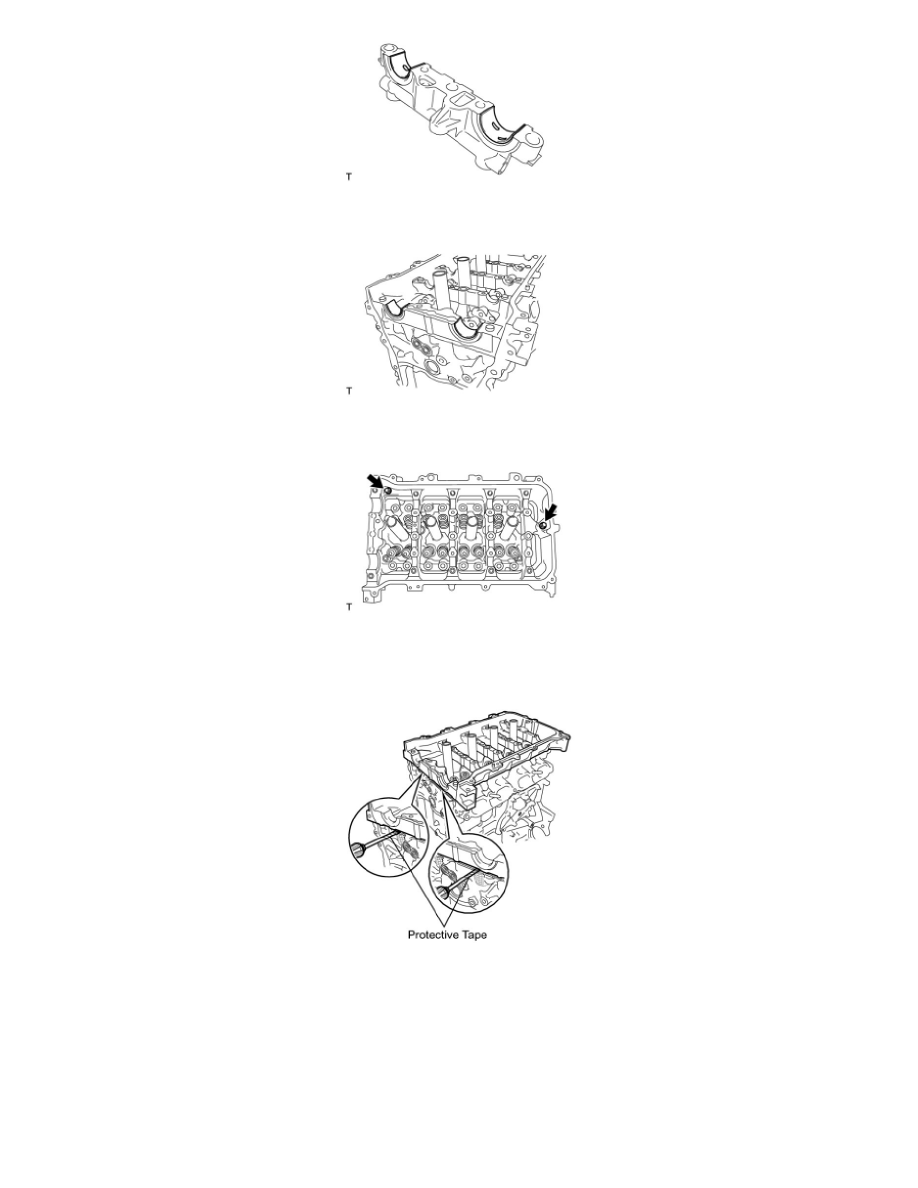

(a) Remove the 2 No. 1 camshaft bearings.

40. REMOVE NO. 2 CAMSHAFT BEARING

(a) Remove the 2 No. 2 camshaft bearings.

41. REMOVE CAMSHAFT HOUSING SUB-ASSEMBLY

(a) Remove the 2 bolts.

(b) Remove the camshaft housing by prying between the cylinder head and camshaft housing with a screwdriver.

NOTE:  Be careful not to damage the contact surfaces of the cylinder head and camshaft housing.
HINT:  Tape the screwdriver tip before use.

42. INSPECT NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY See: Testing and Inspection/Engine Unit
43. INSPECT VALVE LASH ADJUSTER ASSEMBLY See: Testing and Inspection/Engine Unit
