NOTICE:
-

Be sure not to remove the other 4 bolts.

-

Keep the camshaft timing exhaust gear assembly horizontal while removing it from the camshaft.

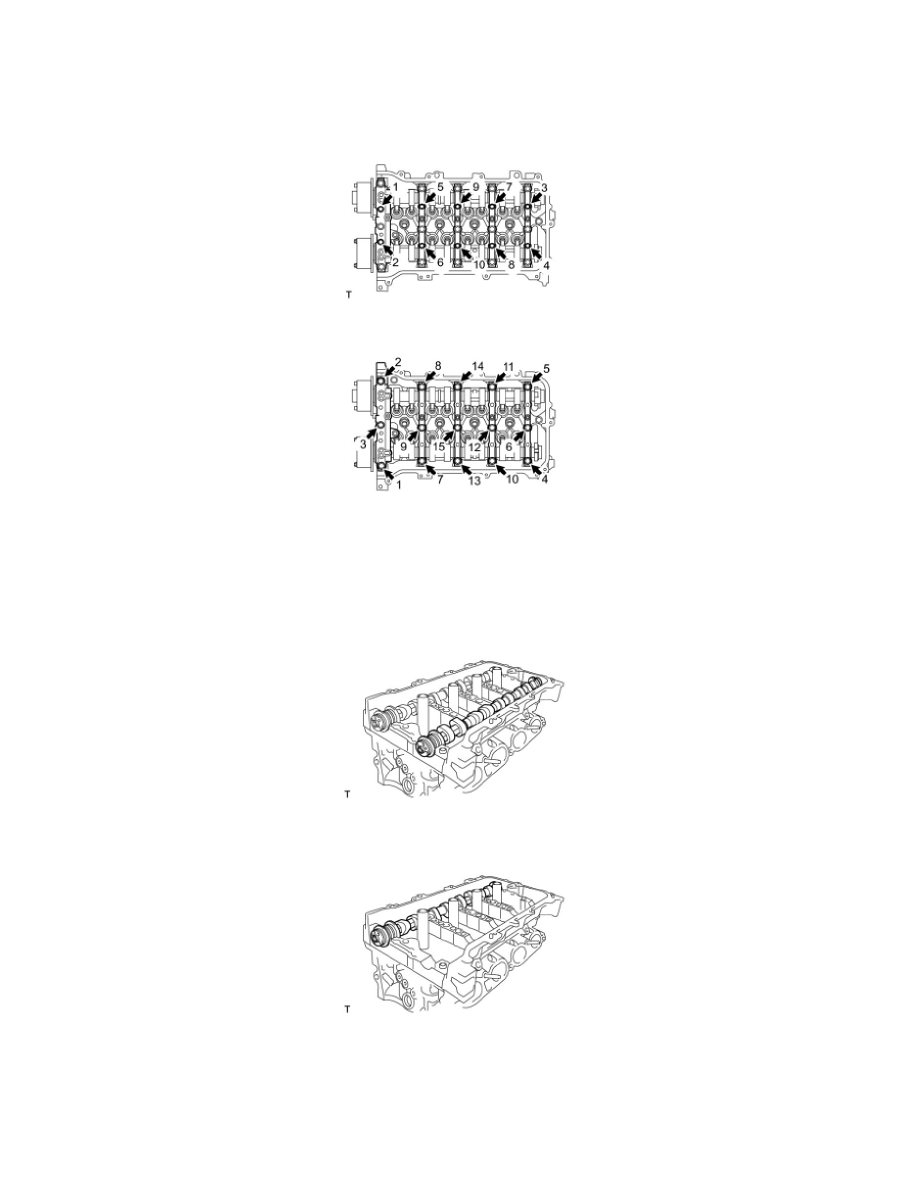

34. REMOVE CAMSHAFT BEARING CAP

(a) Uniformly loosen and remove the 10 bearing cap bolts in the sequence shown in the illustration.

(b) Uniformly loosen and remove the 15 bearing cap bolts in the sequence shown in the illustration.

NOTE:  Uniformly loosen the bolts while keeping the camshaft level.

(c) Remove the 5 bearing caps.

HINT:  Arrange the removed parts in the correct order.

35. REMOVE CAMSHAFT

(a) Remove the camshaft.

36. REMOVE NO. 2 CAMSHAFT

(a) Remove the No. 2 camshaft.

37. REMOVE NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY See: Service and Repair/Overhaul/Disassembly
38. REMOVE VALVE LASH ADJUSTER ASSEMBLY See: Service and Repair/Overhaul/Disassembly
39. REMOVE NO. 1 CAMSHAFT BEARING
