b. Turn the crankshaft 1 revolution (360°) and align the mark as above. (See procedure in step 2)

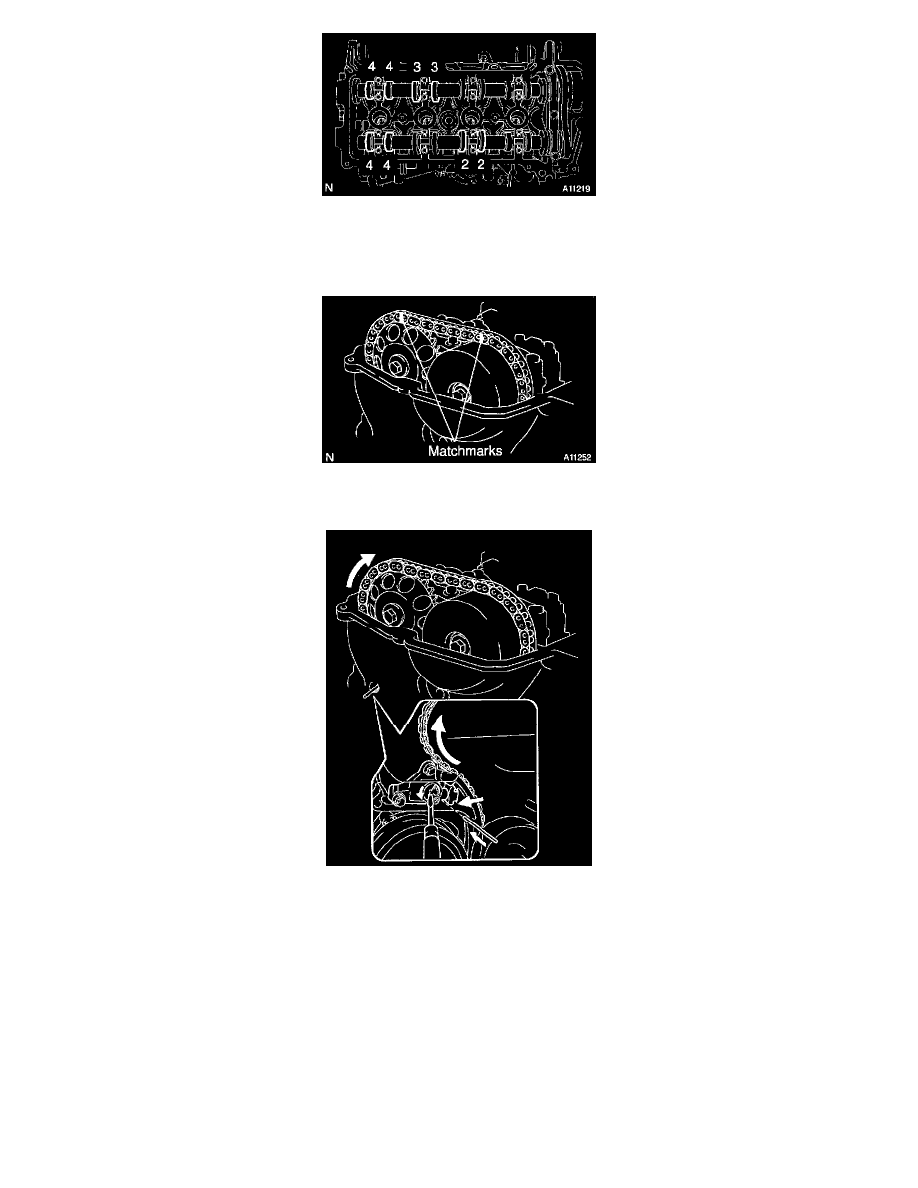

c. Check only the valves indicated as shown. Measure the valve clearance. (See procedure in step a.)

4. ADJUST VALVE CLEARANCE

a. Set the No.1 cylinder to the TDC/compression (See procedure in step 2).

b. Place matchmarks on the timing chain and camshaft timing sprockets.
c. Remove the 2 plug from the timing chain cover.

d. Using drivers or equipment, while rotating the stopper plate of the tensioner downward, turn the exhaust camshaft right a little and push in the

plunger of the chain tensioner as shown in the illustration.

HINT:  When the stopper plate cannot be lowered easily, rotate the exhaust camshaft right and left a little.

e. Insert a bar of [0] 2 - 3 mm (0.08 - 0.12 inch) into the holes in the stopper plate and tensioner to fix the stopper plate.

HINT:
-

At this time, it is easier to fix by installing the bar while rotate the camshaft right and left a little.

-

Fix the bar with tape so that the bar does not come off.

f.

Remove the timing chain from the camshaft timing sprocket.

NOTICE:
-

Never rotate the crankshaft with the timing chain removed.
