When rotating the camshaft with the timing chain removed, rotate the crankshaft counterclockwise 40° from the TDC and align the oil jet
hole with the paint mark before rotating it.

-

When installing the timing chain, make sure to return it to the position of the matchmarks for camshaft and then rotate the crankshaft
clockwise to return.

HINT:  When the chain cannot be removed easily, rotate the intake camshaft right and left a little.

g. Hold the hexagonal portion of the camshaft with a wrench, and remove the bolt and valve timing controller assembly with the chain.

NOTICE:  Do not disassembled the valve timing controller assembly.

h. Remove the intake and exhaust camshaft assembly.

HINT:  When disconnect the timing chain from the camshaft timing sprocket, holding the timing chain.

i.

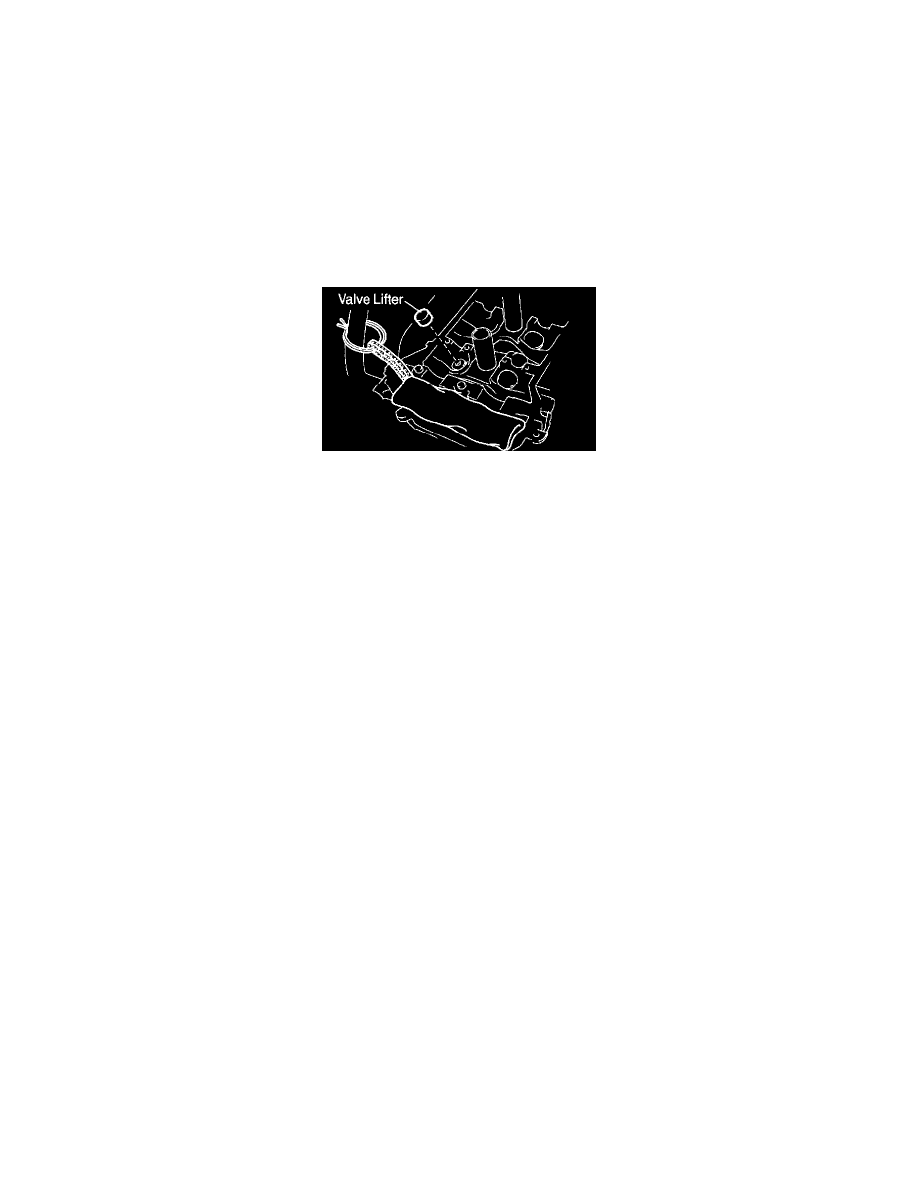

Tie the timing chain with a string as shown in the illustration.

NOTICE:
-

Be careful not to drop anything inside the timing chain cover.

-

Do not allow the chain to come into contact with water or dust.

j.

Remove the valve lifters.
