Alignment: Technical Service Bulletins (page 6 of 7)

3. As shown in the chart, read the distances from the marked point to 0 point, and adjust the front and/or rear adjusting cams accordingly.

Front cam: - (Shorter) 1.6
Rear cam: - (Shorter) 3.2

d. Torque the front and/or rear adjusting cam nuts.

Torque: 98 Nm (1,000 kgf-cm, 72 ft. lbs.)

Measuring Point Reference

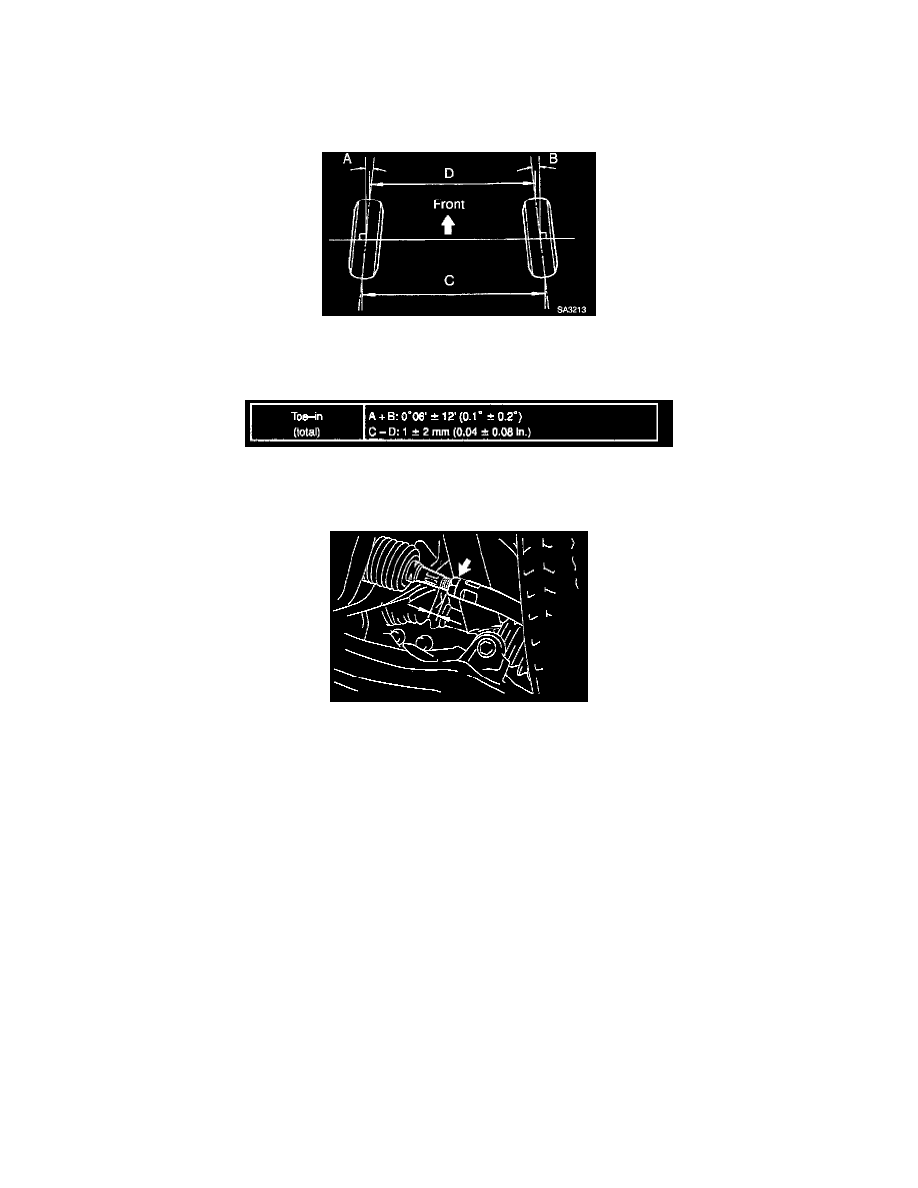

5. INSPECT TOE-IN

Toe-In:

If the toe-in is not within the specified value, adjust it at the rack ends.

6. ADJUST TOE-IN

a. Check or adjust the lengths of the rack ends, then adjust the toe-in.

Rack end length difference: 3.0 mm (0.118 inch) or less

b. Remove the boot clamps.
c. Loosen the tie rod end lock nuts.
d. Turn the right and left rack ends by an equal amount to adjust the toe-in.

HINT:  Try to adjust the toe-in to the center of the specified value.

e. Tighten the tie rod end lock nuts.

Torque: 55 Nm (560 kgf-cm, 41 ft. lbs.)

f.

Place the boots on the seats and install the clamps.

HINT:  Make sure that the boots are not twisted.

7. INSPECT AND ADJUST WHEEL ANGLE
