Drive Belt: Diagrams (page 2 of 5)

Make

Toyota

Model

Landcruiser

Engine

V8-4.7L (2UZ-FE)

Year

2000

Section

Drive Belt

MaintenanceDiagrams · page 2 of 5

Drive Belt: Testing and Inspection

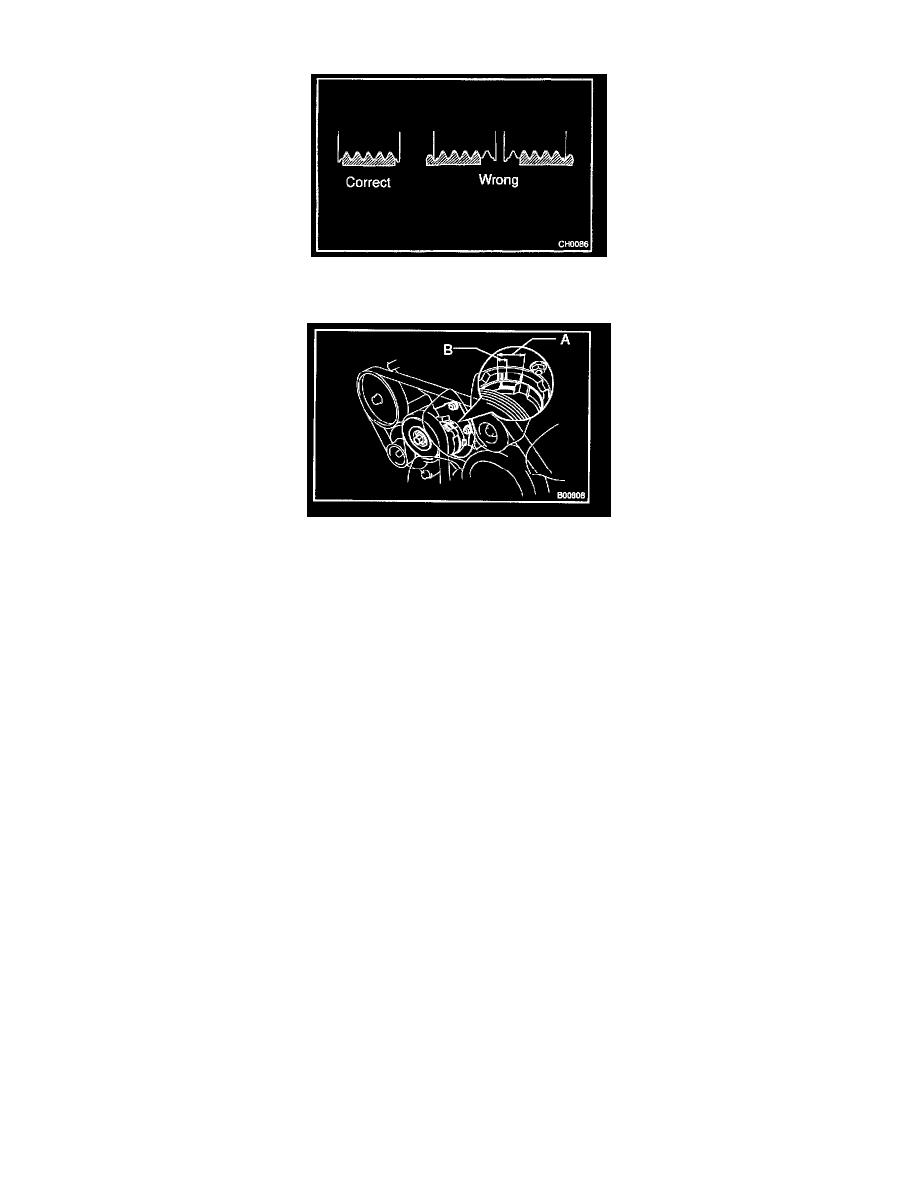

1. INSPECT DRIVE BELT'S INSTALLATION CONDITION

Check that drive belt fits properly in the ribbed grooves.

2. INSPECT DRIVE BELT TENSION

Check that the tension is within A range on the auto tensioner scale.
If the tension is not within the A range on the scale, replace the belt with a new one.

HINT:  When replacing the drive belt with a new one, the belt's tension should be within the B range on the belt tensioner scale.
