Timing Belt: Specifications (page 8 of 20)

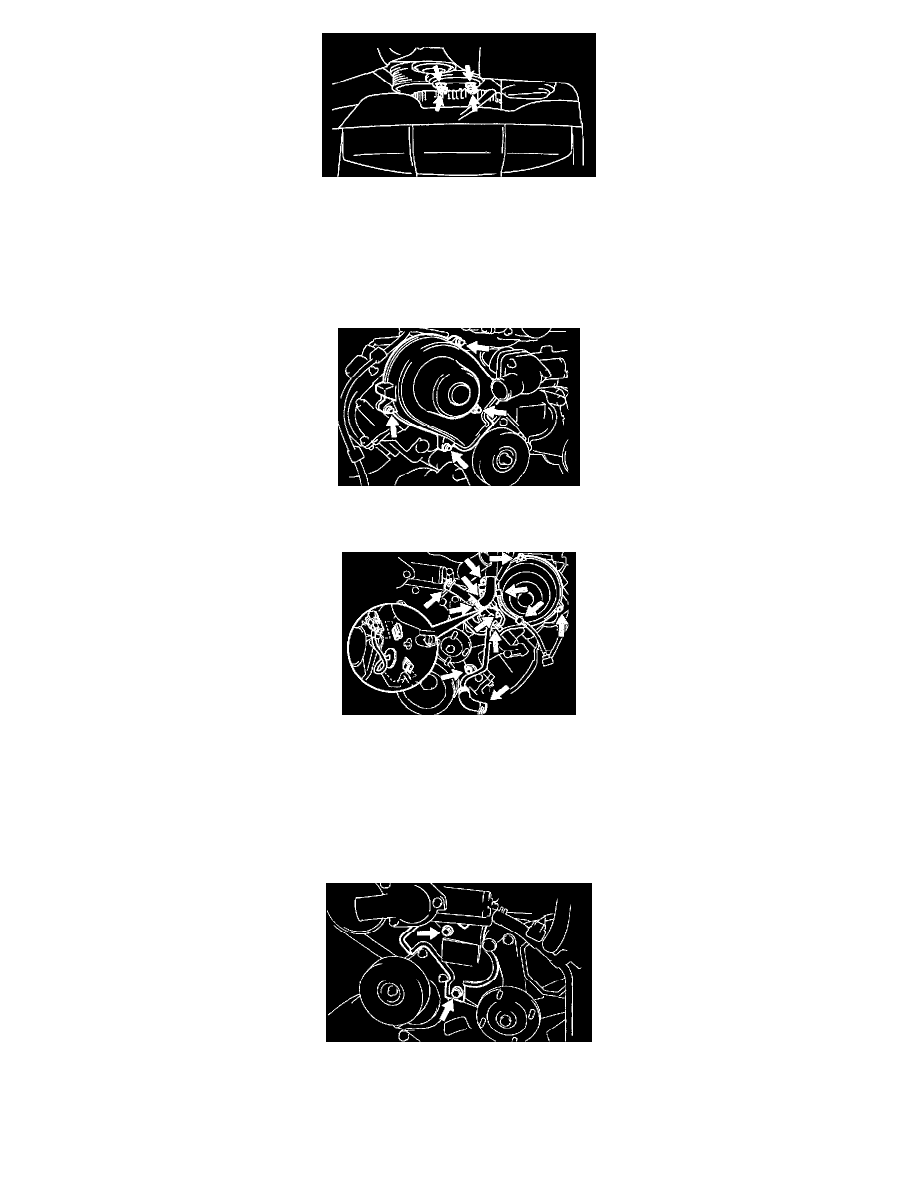

7. REMOVE DRIVE BELT, FAN, FLUID COUPLING AND FAN PULLEY

a. Loosen the 4 nuts holding the fluid coupling to the fan bracket.
b. Remove the generator drive belt.
c. Remove the 4 nuts, the fan, fluid coupling assembly and fan pulley.

8. REMOVE RADIATOR ASSEMBLY
9. REMOVE DRIVE BELT IDLER PULLEY

Remove the pulley bolt, cover plate and idler pulley.

10. REMOVE RH NO.3 TIMING BELT COVER

Remove the 3 bolts, nut RH No. 3 timing belt cover.

11. REMOVE LH NO.3 TIMING BELT COVER

a. Disconnect the engine wire from the 2 wire clamps.
b. Remove the 4 bolts and nut.
c. Disconnect the camshaft position sensor wire from the wire clamp on the LH No. 3 timing belt cover.
d. Disconnect the sensor connector from the connector bracket. Disconnect the sensor connector.
f.

Remove the wire grommet from the LH No. 3 timing belt cover.

g. Remove the LH No. 3 timing belt cover.
h. Remove the oil cooler pipe and 2 bolts.

12. REMOVE NO.2 TIMING BELT COVER

Remove the 2 bolts and No.2 timing belt cover.

13. DISCONNECT A/C COMPRESSOR FROM ENGINE
