Timing Belt: Specifications (page 17 of 20)

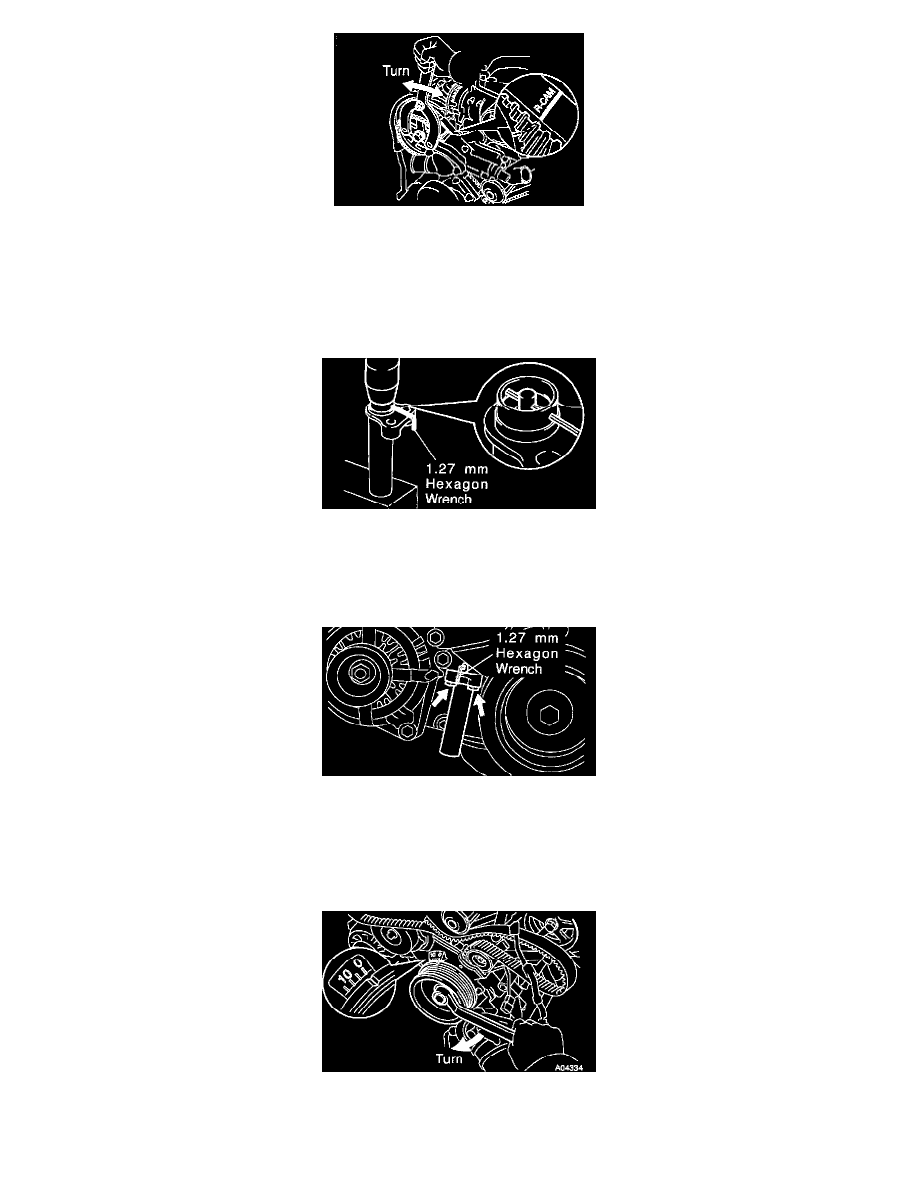

13. CONNECT TIMING BELT TO RH CAMSHAFT TIMING PULLEY

a. Remove any oil or water on the RH camshaft timing pulley and water pump pulley, and keep them clean.

NOTICE:  Only wipe the pulleys; do not use any cleansing agent.

b. Turn the RH camshaft timing pulley. Align the installation mark on the timing belt with the timing mark of the camshaft timing pulley, and

hang the timing belt on the RH camshaft timing pulley.

14. SET TIMING BELT TENSIONER

a. Using a press, slowly press in the push rod using 981 - 9,807 N (100 - 1,000 kgf, 220 - 2,205 lbs.) of pressure.
b. Align the holes of the push rod and housing, pass a 1.27 mm hexagon wrench through the holes to keep the setting position of the push rod.
c. Release the press.
d. Install the dust boot to the belt tensioner.

15. INSTALL TIMING BELT TENSIONER

a. Temporarily install the belt tensioner with the 2 bolts.
b. Alternately tighten the 2 bolts.

Torque: 26 Nm (270 kgf-cm, 19 ft. lbs.)

c. Using pliers, remove the 1.27 mm hexagon wrench from the belt tensioner.

16. CHECK VALVE TIMING

a. Temporarily install the crankshaft pulley bolt.
b. Slowly turn the crankshaft pulley 2 revolutions from TDC to TDC.
