Install the No.2 timing belt cover with the 2 bolts.

Torque: 16 Nm (160 kgf-cm, 12 ft. lbs.)

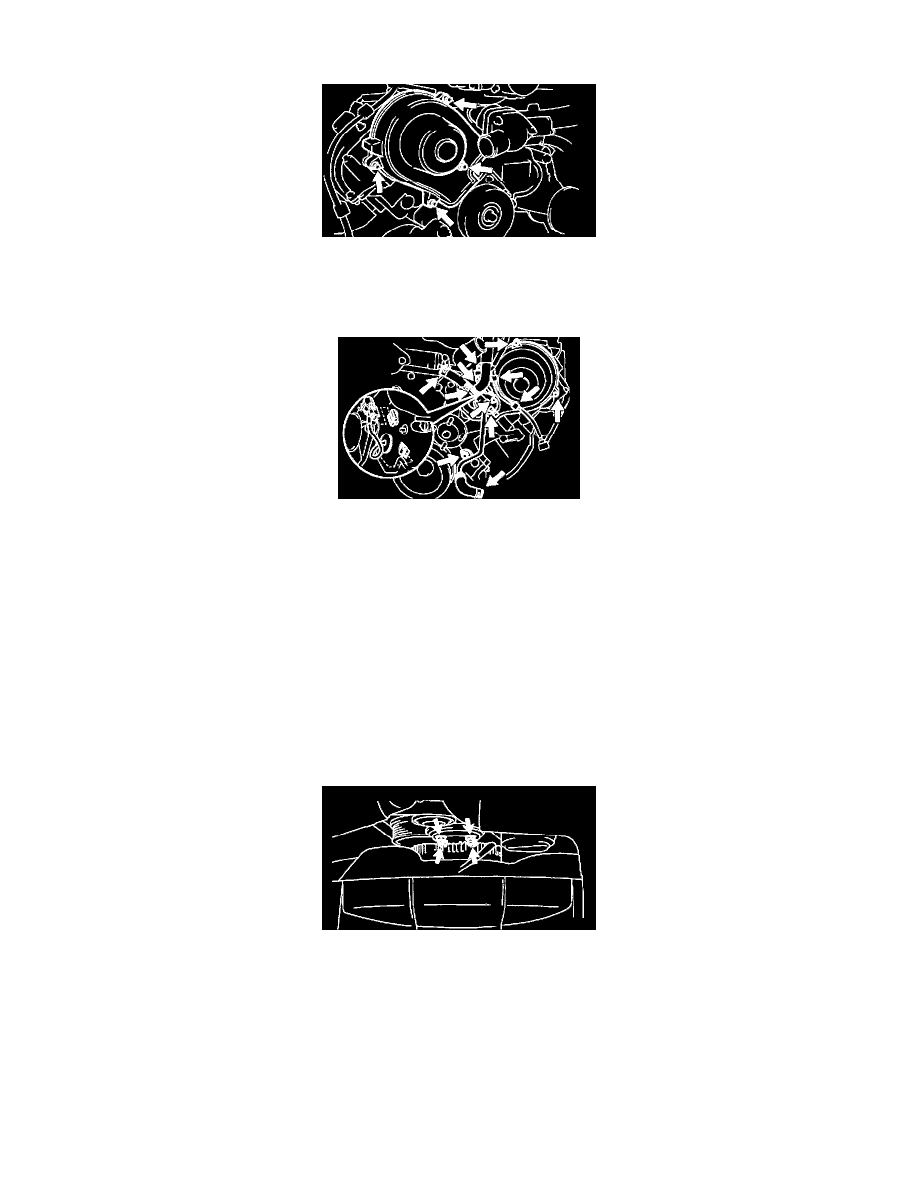

21. INSTALL RH NO.3 TIMING BELT COVER

a. Fit the RH No. 3 timing belt cover, matching it with the fan bracket.
b. Install the RH No. 3 timing belt cover with the 3 bolts and nut.

Torque: 7.5 Nm (80 kgf-cm, 66 inch lbs.)

22. INSTALL LH NO.3 TIMING BELT COVER

a. Install the oil cooler pipe and bolt.
b. Run the camshaft position sensor wire through the LH No. 3 timing belt cover hole.
c. Fit the LH No. 3 timing belt cover, matching it with the fan bracket.
d. Install the LH No. 3 timing belt cover with the 4 bolts and nut.

Torque: 7.5 Nm (80 kgf-cm, 66 inch lbs.)

e. Install the wire grommet to the LH No. 3 timing belt cover.
f.

Install the sensor connector to the connector bracket.

g. Connect the sensor connector.
h. Install the sensor wire to the wire clamp on the LH No. 3 timing belt cover.
i.

Install the engine wire to the 2 wire clamps on the LH No. 3 timing belt cover.

23. INSTALL DRIVE BELT IDLER PULLEY

Install the idler pulley and cover plate with the bolt.

Torque: 37 Nm (380 kgf-cm, 27 ft. lbs.)

24. INSTALL RADIATOR ASSEMBLY

25. INSTALL FAN PULLEY, FAN, FLUID COUPLING AND DRIVE BELT

a. Temporarily install the fan pulley, the fan, fluid coupling assembly with the 4 nuts.
b. Install the generator drive belt.
c. Tighten the 4 nuts holding the fluid coupling to the fan bracket.

Torque: 21 Nm (215 kgf-cm, 16 ft. lbs.)

26. INSTALL AIR CLEANER AND INTAKE AIR CONNECTOR ASSEMBLY
27. INSTALL V-BANK COVER
28. FILL WITH ENGINE COOLANT
29. START ENGINE AND CHECK FOR LEAKS
30. RECHECK ENGINE COOLANT LEVEL
31. INSTALL BATTERY CLAMP COVER
32. INSTALL ENGINE UNDER COVER
