Hybrid System - MIL ON/DTC P3130, Info Code 346

ENGINE
EG023-07
REVISED

Title:
M.I.L. "ON" DTC P3130, INFORMATION
CODE 346

Models:
'01 - '03 Prius

April 23, 2007

TSB REVISION NOTICE:

^

September 21, 2007: The Parts Information table has been updated (current P/N for Water w/Motor & Bracket Pump Assembly). The P/N
reference has been updated in Repair Procedure A.

Previous versions of this TSB should be discarded.

TSB UPDATE NOTICE:

The information contained in this TSB supersedes TSB No. EG022-04. TSB No. EG022-04 is now obsolete and should be discarded.

Introduction
Some 2001 - 2003 model year Prius vehicles may exhibit a Master, Hybrid, and M.I.L. warning light "ON" with Diagnostic Trouble Code (DTC) P3130,
information code 346 (Inverter Cooling System Malfunction). This may be caused by reduced HV water pump performance or by the design of the
Inverter Assembly during high ambient air temperature driving conditions. Follow the diagnostic procedures in this TSB to determine the appropriate
repair to perform based on the conditions below.

^

Condition A:

DTC detection from a reduction in HV cooling system performance due to reduced or no water flow from the water pump. The HV Water Pump
Assembly has been improved to correct this condition.

^

Condition B:

DTC detection from excessive HV cooling system temperature after prolonged operation in heavy stop-and-go traffic or sustained high speeds in ambient
temperatures above 90°F (32°C). The Inverter Assembly has been improved to correct this condition.

DTC P3125 (Converter and Inverter Assembly Malfunction) with information code 264 may also be present as a result of DTC P3130, information code
346. Do NOT diagnose the P3125 DTC.

Applicable Vehicles

^

2001 - 2003 model year Prius vehicles.

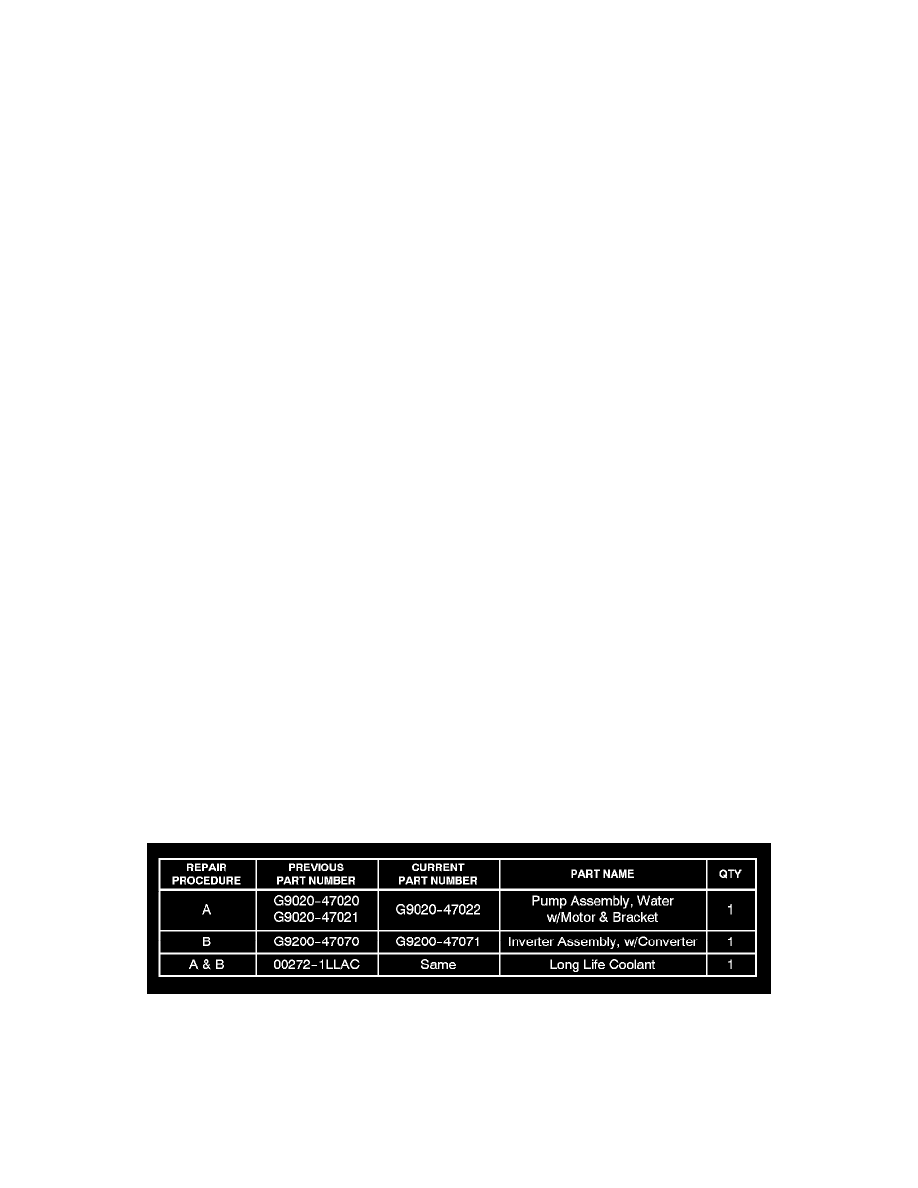

Parts Information

Diagnostic Procedure

Verify proper operation of the following Systems:

^

Check for coolant flow or air obstructions to the inverter heat exchanger and proper radiator seal condition. Make sure the coolant hoses are NOT
kinked where they form turns.
