Install the nuts to prevent damage to the rear axle hub bolts.

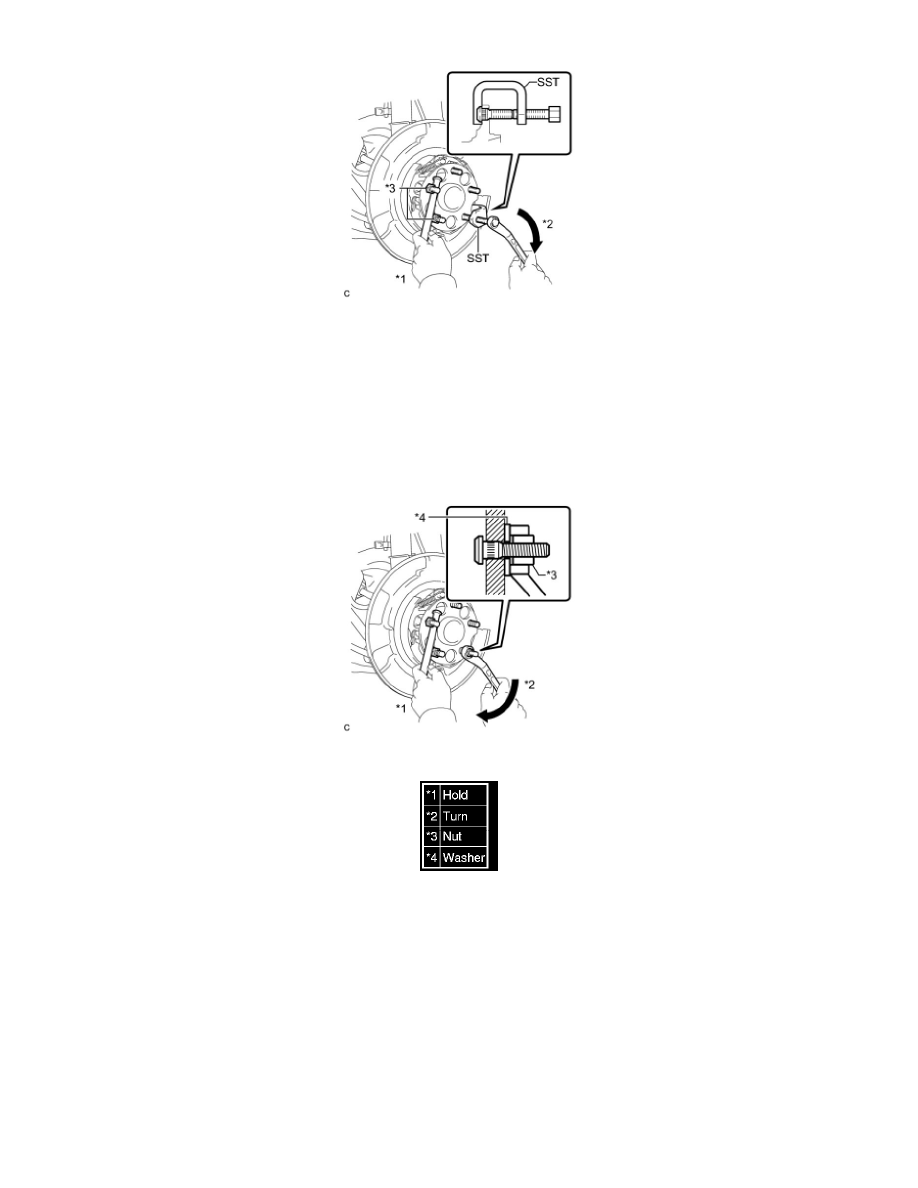

(b) Using SST and a brass bar or an equivalent tool to hold the rear axle hub and bearing assembly, remove the rear axle hub bolt.

SST : 09611-12010

NOTICE:
Do not damage the threads of the rear axle hub bolts.

5. INSTALL REAR AXLE HUB BOLT

(a) Temporarily install a new rear axle hub bolt to the rear axle hub and bearing assembly.

(b) Install a washer and nut to the new rear axle hub bolt as shown in the illustration.

Text in Illustration

Recommended service nut:

Thread diameter: 12.0 mm (0.472 in.)

Thread pitch: 1.5 mm (0.0591 in.)

HINT
The thickness of the washer is preferably 5 mm (0.197 in.) or more.

(c) Using a brass bar or an equivalent tool to hold the rear axle hub and bearing assembly, install the rear axle hub bolt by tightening the nut.

NOTICE:
*

Install the nuts to prevent damage to the hub bolts.
