Volvo Workshop Service and Repair Manuals

Blower Motor: Removal and Replacement

Replacing the Power Unit (Electronic Climate Control)

Replacing the power unit (Electronic climate control)

Replacing the power unit (Electronic climate control)

Removing the power unit (Electronic climate control)

-

Remove the glove compartment. See interior, exterior  Panel and SRS passenger airbag module See: Restraint Systems/Air Bag Systems/Air
Bag/Service and Repair/Panel and SRS Passenger Airbag Module

-

Remove the soundproofing panel. See interior, exterior  Dashboard See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument
Panel/Service and Repair/Dashboard

-

Remove the knee bolster if applicable

-

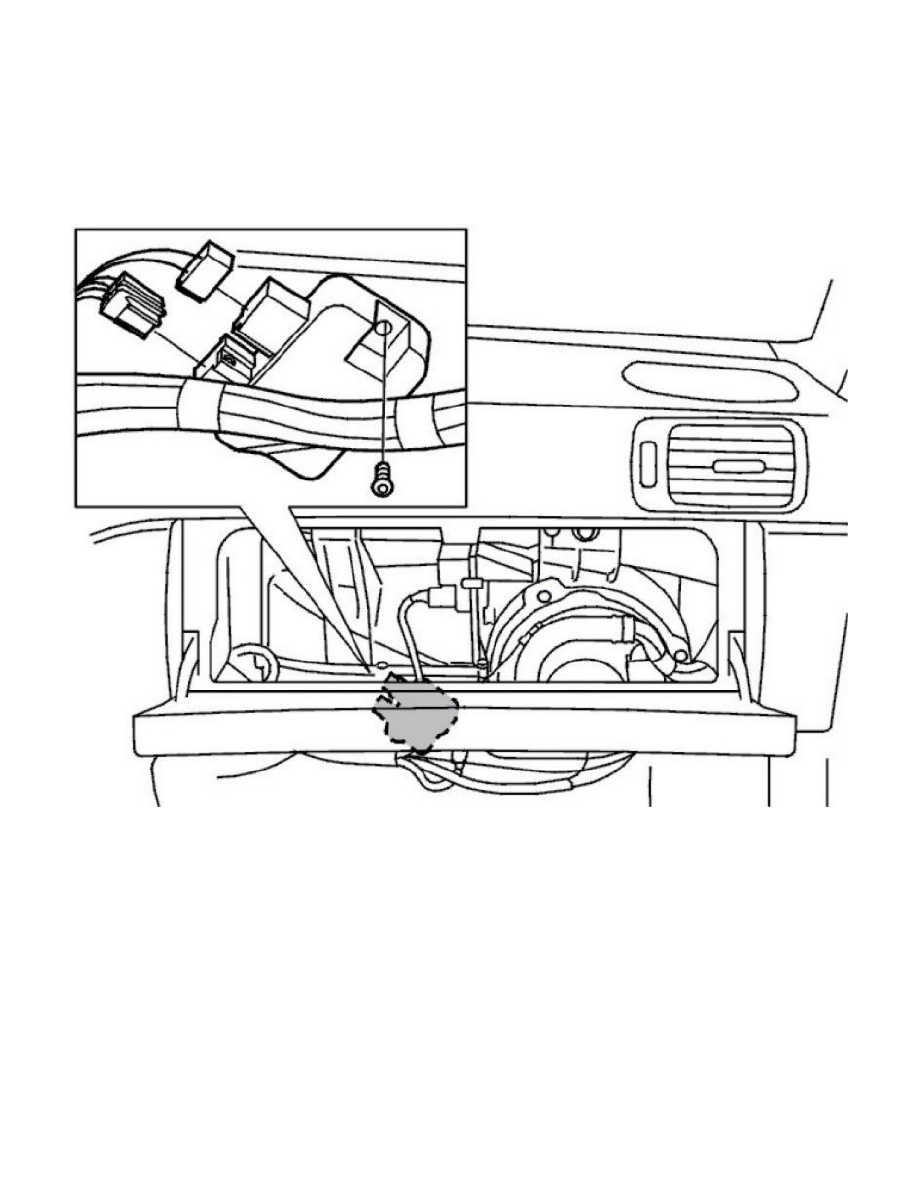

Disconnect both the connectors for the power unit

-

Remove the power unit.

Installing power unit (Electronic climate control)
In reverse order.

Finishing

-

Check that the blower fan is working

-

Check that no diagnostic trouble codes (DTCs) have been stored while the repair was carried out.

Replacing Blower Fan Motor

Replacing blower fan motor
