Replacing blower fan motor

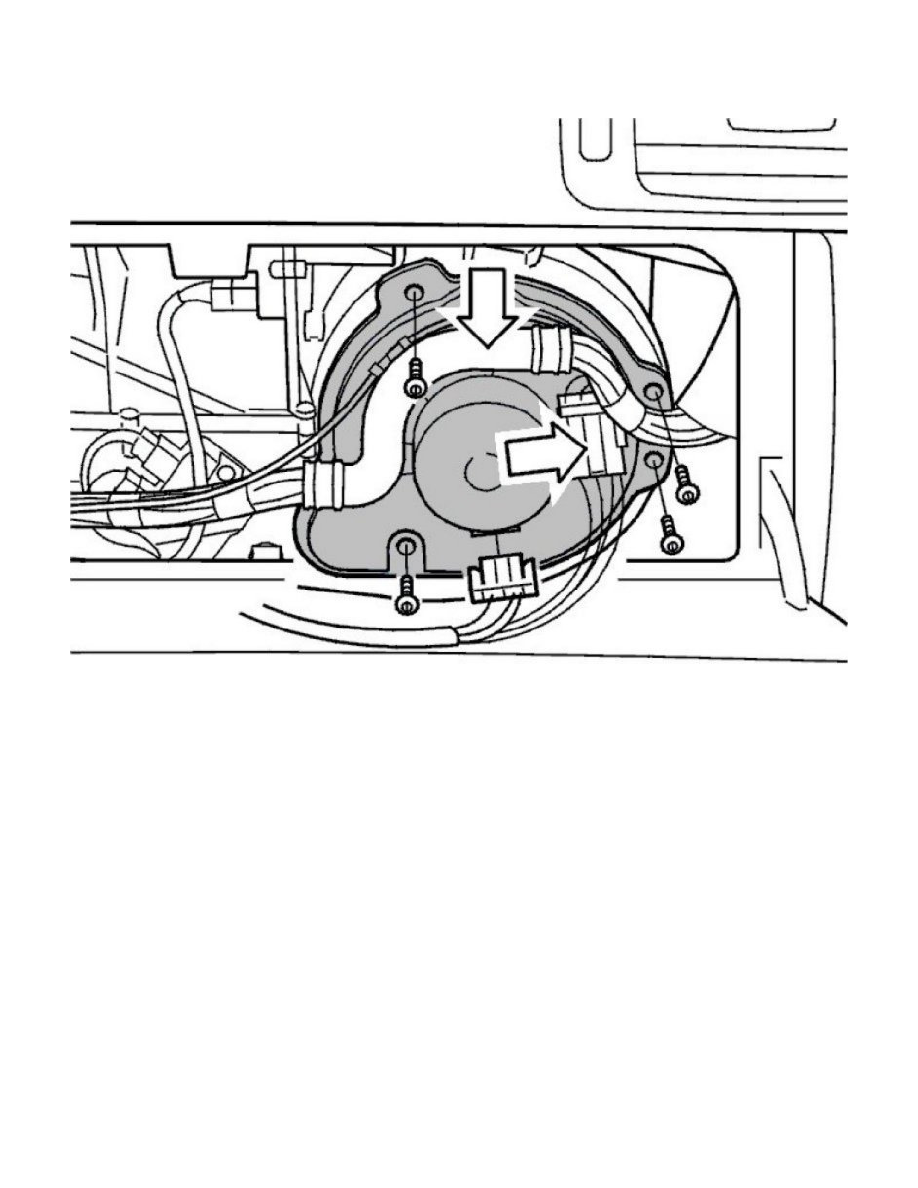

Removing blower fan motor

-

Ignition off.

-

Remove glove compartment according to Interior, exterior  Panel and SRS passenger airbag module See: Restraint Systems/Air Bag Systems/Air
Bag/Service and Repair/Panel and SRS Passenger Airbag Module.

-

Remove soundproofing panel according to Interior, exterior  Dashboard See: Body and Frame/Interior Moulding / Trim/Dashboard / Instrument
Panel/Service and Repair/Dashboard.

-

Remove knee bolster/member.

-

Disconnect the blower fan motor connector.

-

Expose blower fan motor (remove cable duct and disconnect heater aggregate connector from blower fan motor).

-

Remove blower fan motor.

Installing blower fan motor
In reverse order.

Finishing:

-

Check that the blower fan is working.

-

Check that no diagnostic trouble codes (DTCs) have been stored while the repair was carried out.
