Minimize length loss on cables

If there is a risk that the cable will be too short when the cable terminal is replaced follow this procedure in order to minimize length loss
for tightly routed cables:

-

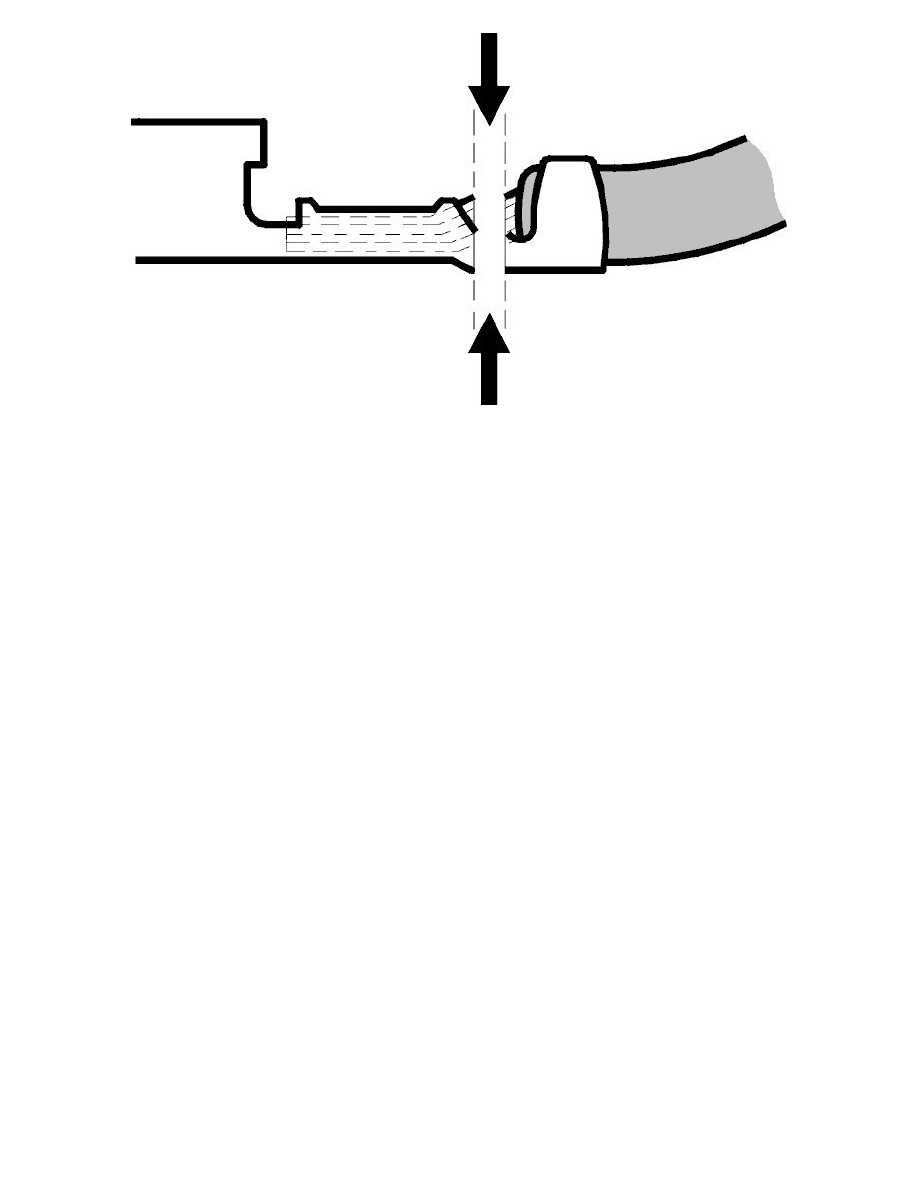

Cut the cable terminal between the core crimp and the insulation wings.

Inspect the cable insulation

Check if there is

-

Visible mechanical wear or damage from excessive loadings.

-

Visible damage from excessive electrical loadings in the form of discoloration or melted material.

If the damage is only at the end of the cable

Cut off the damaged section and check that the length remaining is sufficient.

If the cable is too short it must be renewed or a new section of cable added

-

See Replacing a cable See: Cables/Replacing a Cable. Replacement of cable

-

See Splicing using insulated moisture proof butt connector See: Cables/Splicing Using Insulated Moisture Proof Butt Connector. Splicing cable

If there is damage along the cable

Replace the cable with a new one

-

See Replacing a cable See: Cables/Replacing a Cable. Replacement of cable

For small areas of damage such as scratches (not deep ones) it can be enough to apply reinforcement to the cable insulation by using a heat-shrinkable
tubing over the damaged area. If good sealing properties are required then either a shrinkable tubing with internal coating of glue or self-vulcanizing tape
p/n 3540116-5 must be used.

Stripping the Cable

Stripping the cable

Stripping the cable for a cable terminal
