V50 L5-2.4L VIN 39 B5244S7 (2005)

Relays and Modules > Relays and Modules - HVAC > Control Module HVAC > Component Information > Diagrams > Page 1081

Page 4
background image

-

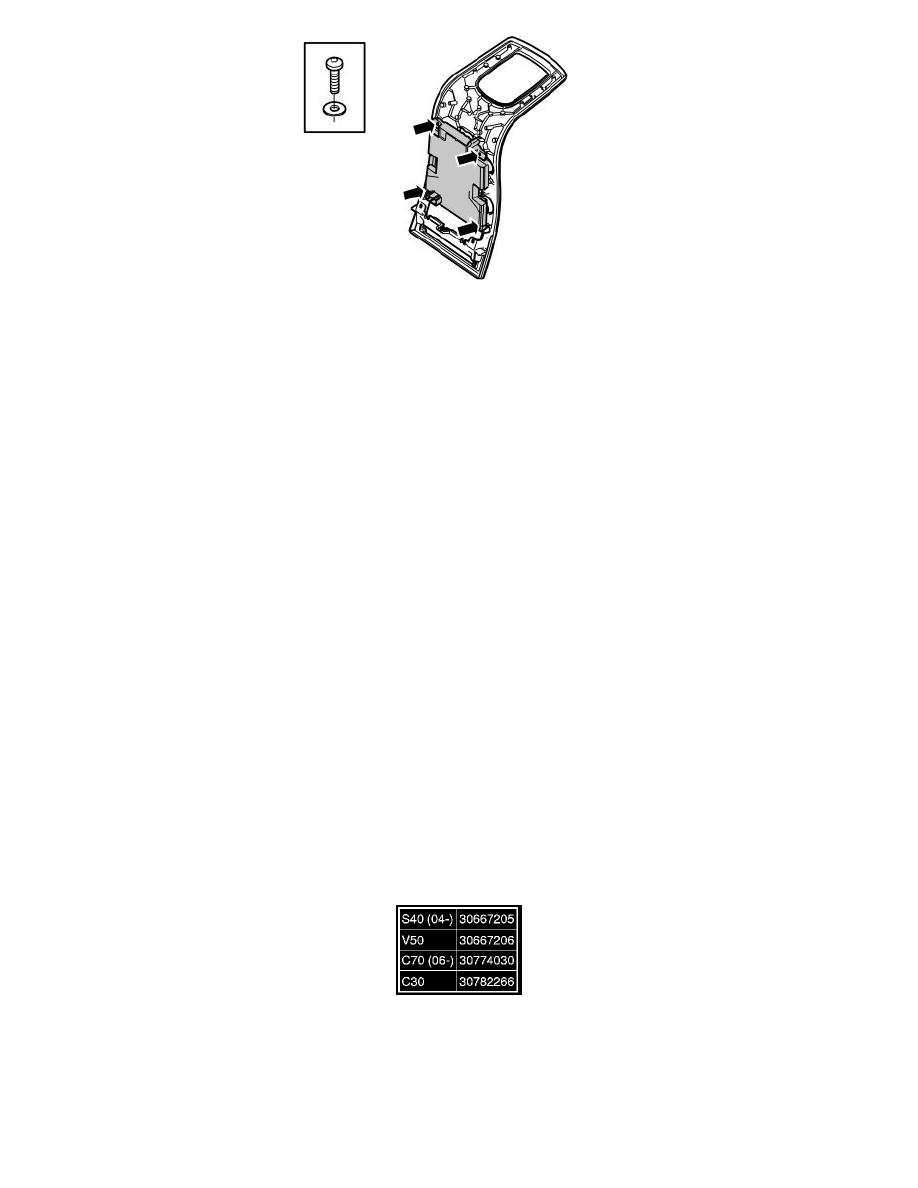

the 4 screws

-

the climate control module (CCM).

Installation

Installing the climate control module (CCM)

Caution! Tighten the screws carefully. There is a risk of cracks forming.

Install:

-

the climate control module (CCM) on the front section of the center console

-

the 4 x screws. Tighten. See: Tightening torque See: Body and Frame/Specifications

-

the rear section of the center console

-

the 8 screws. Tighten. See: Tightening torque See: Body and Frame/Specifications.

Installing center console

Install:

-

the gear selector lever boot

-

the center console

-

the 4 screws. Tighten

-

the panel. See: Power socket 12V See: Power and Ground Distribution/Auxiliary Power Outlet/Service and Repair/Removal and
Replacement/Power Socket 12V  Power socket 12V See: Power and Ground Distribution/Auxiliary Power Outlet/Service and Repair/Removal and
Replacement/Power Socket 12V

-

the connector for the center console

-

the 2 connectors for the infotainment control module (ICM)

-

the infotainment control module (ICM). It is secured with 2 hidden clips

-

the radio panel

-

the panel inside the center console. It is secured with 4 hidden clips.

Finishing

Ordering software

Order software. See: See: Testing and Inspection/Programming and Relearning/Software Downloading

Programming customer parameters and adjusting damper motors

Reprogram the customer programmed data
Carry out self-adjustment of the damper motor end positions. This is carried out in VIDA Vehicle communication.
Test drive the vehicle. Check that the engine and climate control system are functioning.
