146 electrical system diagnosisCOMPONENTI E CONNETTORI (segue)

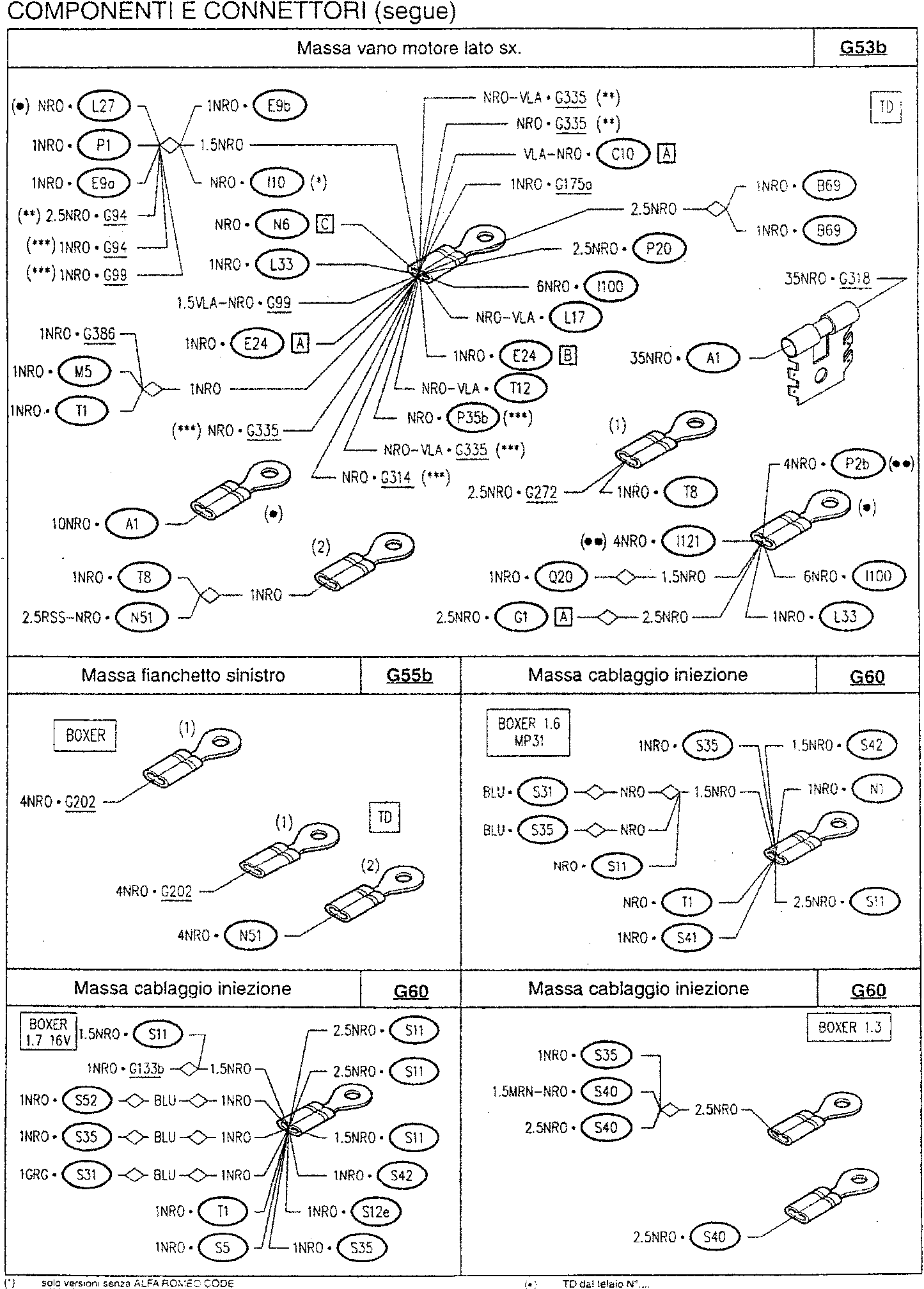

COMPONENTI E CONNETTORI (segue)

Massa vano motore lato sx.	G53b
(●) NRO • L27	1NRO • E9b
1NRO • P1	1.5NRO
1NRO • E9a	NRO • I10 (*)
(**) 2.5NRO • G94	NRO • N6 [C]
(***) 1NRO • G94	1NRO • L33
(***) 1NRO • G99	1.5VLA-NRO • G99
1NRO • G386	1NRO • E24 [A]
1NRO • M5	1NRO
1NRO • T1	(***) NRO • G335
NRO-VLA • G335 (**)	NRO • G335 (**)
VLA-NRO • C10 [A]	1NRO • G175a
2.5NRO • P20	1NRO • B69
6NRO • I100	35NRO • G318
NRO-VLA • L17	35NRO • A1
NRO • E24 [B]	1NRO • T12
NRO • P35b (***)	(1) 2.5NRO • G272
NRO • G314 (***)	1NRO • T8
10NRO • A1	(●) 4NRO • P2b (●)
1NRO • T8	1NRO • Q20
2.5RSS-NRO • N51	1.5NRO • I121
2.5NRO • G1 [A]	6NRO • I100

Massa fianchetto sinistro	G55b	Massa cablaggio iniezione	G60
BOXER	(1) 4NRO • G202	BOXER 1.6 MP31	1NRO • S35
	(1) 4NRO • G202	BLU • S31	1.5NRO • S42
	(2) 4NRO • N51	BLU • S35	1NRO • N1
		NRO • S11	1.5NRO • S11
		NRO • T1	2.5NRO • S11
		1NRO • S41

Massa cablaggio iniezione	G60	Massa cablaggio iniezione	G60
BOXER 1.7 16V	1.5NRO • S11	BOXER 1.3	1NRO • S35
	1NRO • G133b		1.5MRN-NRO • S40
	1.5NRO		2.5NRO • S40
	1NRO • S52
	BLU • 1NRO
	1NRO • S35
	1.5NRO • S11
	1CRC • S31
	BLU • 1NRO
	1NRO • S42
	1NRO • T1
	1NRO • S12e
	1NRO • S5
	1NRO • S35

(*) solo versioni senza ALFA ROMEO CODE

(1) ABS ZE7 (2) ABS S.2

(•) TD dal telaio N°...

(●) TD-CAT

(...) TD dal telaio N°...
