2. Install pusher and tighten bolt to the specified torque.

a. Install the pusher while pushing the tension pulley to the belt.
b. Pull out pin from the pusher.

Note:  When reusing the pusher, press the pusher with approximately 100 Kg to retract the rod, and insert a pin (1.4 mm piano wire).

c. Remove double clips from timing belt pulleys. Turn the crankshaft pulley clockwise by two turns.

Torque: 25 Nm (18 ft. lbs.)

Cover

Bolt

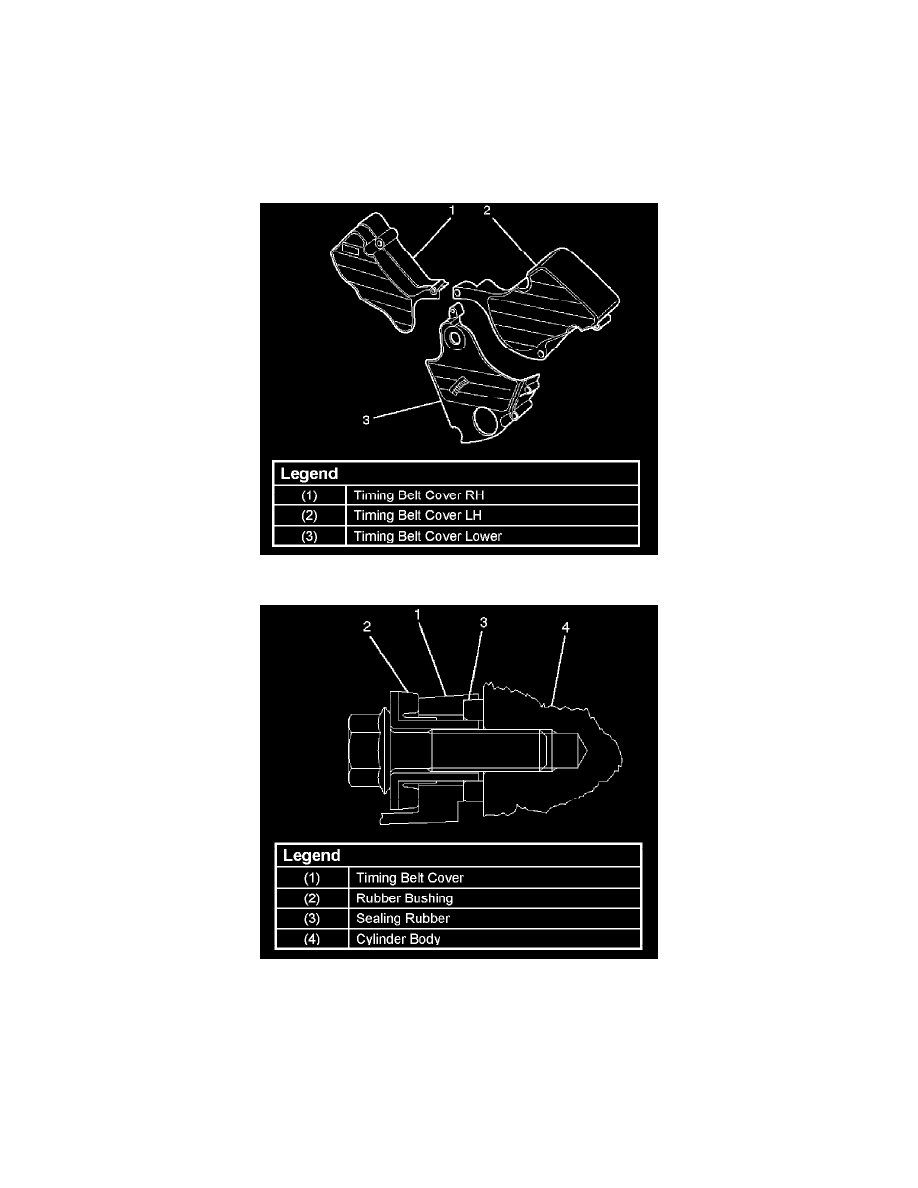

3. Install timing belt cover.

Remove crankshaft pulley that was installed in step 1 item 5.
Tighten bolts to the specified torque.
Torque: 19 Nm (14 ft. lbs.)

4. Install crankshaft pulley using J-8614-01, hold the crankshaft pulley and tighten center bolt to the specified torque.

Torque: 167 Nm (123 ft. lbs.)

5. Install fan pulley bracket and tighten fixing bolts to the specified torque.

Torque: 22 Nm (16 ft. lbs.)
